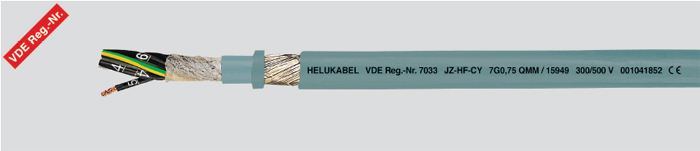

Гибкий кабель управления для цепей передачи энергии, экранированный, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
кабель управления со специальной изоляцией из ПВХ-пластиката, высокой гибкости, экранированныйв соответствии с DIN VDE 0281 часть 13
Температурный диапазон
при изгибах от – 5°С до + 80°С
неподвижно от – 40°С до + 80°С
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение, переменный ток, 50 Гц 4000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба кабеля 10 x Ø кабеля
Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)
Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.
специальная ПВХ-изоляция жил с улучшенным скольжением в соответствии с Z 7225
изоляция жил черного цвета с нанесенной по всей длине белой цифровой маркировкой согласно DIN VDE 0293, на жиле заземления изоляция желто-зеленой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
повышенная подвижность жилы
внутренняя оболочка из ПВХ
экранирующий слой из луженой медной проволоки с пересекающимися синтетическими волокнами для обеспечения повышенной гибкости
плотность оплетки не менее 85%
специальная внешняя оболочка TM2 согл. DIN VDE 0281 раздел 1, серого цвета
маслобензостойкость – см. таблицу в разделе технической информации
*EMC = электромагнитная совместимость
Примечание: для обеспечения электромагнитной совместимости мы рекомендуем использовать большую площадь контакта медного экранирующего слоя.
самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1
При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам.
G = с желто-зеленой жилой
X =без желто-зеленой жилы
Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
OZ = Без заземляющей желто-зеленой жилы
При применении в тяговых цепях необходимо придерживаться имеющихся инструкций по прокладке.
вернуться к списку
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение, переменный ток, 50 Гц 4000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба кабеля 10 x Ø кабеля
Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)
Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.
Структура кабеля
голые медные проводники, свитые согл. DIN VDE 0295 кл. 6 столбец 4 и IEC 60228 кл. 6специальная ПВХ-изоляция жил с улучшенным скольжением в соответствии с Z 7225
изоляция жил черного цвета с нанесенной по всей длине белой цифровой маркировкой согласно DIN VDE 0293, на жиле заземления изоляция желто-зеленой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
повышенная подвижность жилы
внутренняя оболочка из ПВХ
экранирующий слой из луженой медной проволоки с пересекающимися синтетическими волокнами для обеспечения повышенной гибкости
плотность оплетки не менее 85%
специальная внешняя оболочка TM2 согл. DIN VDE 0281 раздел 1, серого цвета
маслобензостойкость – см. таблицу в разделе технической информации
Применение
Применяется во всех типах оборудования, например, роботах, подвижном оборудовании, где необходимо постоянно обеспечивать подвижность. HELUKABEL JZ-HF-CY предлагается как оптимальный в качестве измерительного или управляющего кабеля. Этот экранированный кабель идеален для передачи информационных сигналов при наличии внешних помех в приборостроении и машиностроении.*EMC = электромагнитная совместимость
Примечание: для обеспечения электромагнитной совместимости мы рекомендуем использовать большую площадь контакта медного экранирующего слоя.
самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1
При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам.
G = с желто-зеленой жилой
X =без желто-зеленой жилы
Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
OZ = Без заземляющей желто-зеленой жилы
При применении в тяговых цепях необходимо придерживаться имеющихся инструкций по прокладке.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
15151 | 34G1,5* | 24,2 | 702 | 1020 | Подробнее |
15152 | 42G1,5* | 25,8 | 867 | 1227 | Подробнее |
15153 | 50G1,5* | 28 | 970 | 1445 | Подробнее |
15154 | 61G1,5* | 30,6 | 1028 | 1724 | Подробнее |
15155 | 3G4 | 12,7 | 178 | 292 | Подробнее |
15156 | 4G4 | 13,9 | 222 | 383,1 | Подробнее |
15157 | 5G4 | 15,3 | 328 | 448 | Подробнее |
15158 | 4G6 | 15,7 | 305 | 496,9 | Подробнее |
15159 | 5G6* | 17,1 | 441 | 632 | Подробнее |
15160 | 4G10* | 20,8 | 485 | 838 | Подробнее |
15161 | 5G10* | 22,8 | 610 | 998 | Подробнее |
15876 | 14G0,5 | 11,9 | 101 | 332 | Подробнее |
15877 | 16G0,5 | 12,7 | 126 | 388 | Подробнее |
15878 | 21G0,5 | 14,5 | 165 | 500 | Подробнее |
15879 | 30G0,5 | 16,3 | 236 | 515 | Подробнее |
15880 | 34G0,5 | 16,4 | 267 | 530 | Подробнее |
15881 | 36G0,5 | 17 | 283 | 572 | Подробнее |
15882 | 42G0,5* | 18,8 | 330 | 605 | Подробнее |
15883 | 50G0,5* | 20,8 | 393 | 742 | Подробнее |
15885 | 10G0,75 | 12,3 | 96 | 327 | Подробнее |
15886 | 14G0,75 | 13,1 | 163 | 426 | Подробнее |
15887 | 16G0,75 | 13,9 | 187 | 487 | Подробнее |
15888 | 20G0,75 | 15,2 | 216 | 551 | Подробнее |
15889 | 21G0,75 | 15,9 | 272 | 590 | Подробнее |
15890 | 30G0,75* | 17,8 | 414 | 650 | Подробнее |
15891 | 34G0,75* | 19,4 | 473 | 685 | Подробнее |
15892 | 36G0,75* | 20 | 500 | 740 | Подробнее |
15893 | 42G0,75* | 20,6 | 583 | 800 | Подробнее |
15894 | 50G0,75* | 22,7 | 695 | 954 | Подробнее |
15925 | 3G2,5 | 10,5 | 140 | 199,6 | Подробнее |
15926 | 4G2,5 | 11,2 | 169 | 247,8 | Подробнее |
15927 | 5G2,5 | 12,7 | 194 | 312 | Подробнее |
15928 | 7G2,5 | 14,8 | 234 | 440,2 | Подробнее |
15929 | 12G2,5* | 18 | 364 | 721 | Подробнее |
15930 | 2X0,5 | 6,9 | 30 | 75 | Подробнее |
15931 | 3G0,5 | 7,2 | 38 | 85,5 | Подробнее |
15932 | 4G0,5 | 7,8 | 48 | 100,1 | Подробнее |
15933 | 5G0,5 | 8,3 | 64 | 112 | Подробнее |
15934 | 7G0,5 | 9,6 | 70 | 147,2 | Подробнее |
15935 | 12G0,5 | 11,3 | 96 | 212 | Подробнее |
15936 | 18G0,5 | 13,5 | 141 | 332,9 | Подробнее |
15937 | 20G0,5 | 14 | 157 | 497 | Подробнее |
15938 | 25G0,5 | 15,8 | 196 | 405,3 | Подробнее |
15945 | 2X0,75 | 7,3 | 49 | 86,3 | Подробнее |
15946 | 3G0,75 | 7,8 | 58 | 98,7 | Подробнее |
15947 | 4G0,75 | 8,3 | 75 | 113,2 | Подробнее |
15948 | 5G0,75 | 9,1 | 83 | 135,6 | Подробнее |
15949 | 7G0,75 | 10,2 | 85 | 176,7 | Подробнее |
15950 | 12G0,75 | 12,6 | 140 | 304,7 | Подробнее |
15951 | 18G0,75 | 14,5 | 211 | 386,1 | Подробнее |
15952 | 25G0,75 | 17,3 | 322 | 516,9 | Подробнее |
15961 | 2X1 | 7,8 | 56 | 96,2 | Подробнее |
15962 | 3G1 | 8,1 | 66 | 110,4 | Подробнее |
15963 | 4G1 | 8,7 | 80 | 147,8 | Подробнее |
15964 | 5G1 | 9,5 | 114 | 151,4 | Подробнее |
15965 | 7G1 | 10,9 | 129 | 213,4 | Подробнее |
15966 | 12G1 | 13,1 | 235 | 308,3 | Подробнее |
15967 | 18G1 | 15,4 | 309 | 453,1 | Подробнее |
15968 | 25G1 | 18,6 | 417 | 628,1 | Подробнее |
15969 | 34G1* | 20,6 | 519 | 1049 | Подробнее |
15970 | 41G1* | 22,1 | 635 | 1257 | Подробнее |
15971 | 50G1* | 24,1 | 735 | 1437 | Подробнее |
15972 | 65G1* | 32,2 | 932 | 1823 | Подробнее |
15976 | 2X1,5 | 8,3 | 75 | 115,1 | Подробнее |
15977 | 3G1,5 | 8,7 | 90 | 133,5 | Подробнее |
15978 | 4G1,5 | 9,5 | 112 | 160,3 | Подробнее |
15979 | 5G1,5 | 10,2 | 132 | 196 | Подробнее |
15980 | 7G1,5 | 12,2 | 218 | 301,5 | Подробнее |
15981 | 12G1,5 | 14,5 | 309 | 425,7 | Подробнее |
15982 | 18G1,5 | 16,9 | 481 | 570,6 | Подробнее |
15983 | 25G1,5 | 20,6 | 584 | 821,5 | Подробнее |
