Гибкий кабель управления для цепей передачи энергии, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
специальный кабель управления из ПВХ,благодаря особой конструкции и структуревысокая гибкость для специальных применений
соответствует DIN VDE 0281 часть 13
Температурный диапазон
при изгибах от – 5°С до + 80°С
неподвижно от – 40°С до + 80°С
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение, переменный ток, 50 Гц 4000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба прибл. 7,5 x Ø кабеля
Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)
Применяемые при производстве материалы не содержат силикон и кадмий,а также вещества мешающие нанесению лаковых покрытий.
специальная ПВХ-изоляция жил в соответствии с Z 7225, для улучшения скольжения жил
черная изоляция жил с нанесенной по всей длине белой цифровой маркировкой в соответствии с DIN VDE 0293
на жиле заземления изоляция желто-зеленой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
специальная внешняя оболочка TM2 в соответствии с DIN VDE 0281 раздел 1,серого цвета
маслостойкость – см. в таблице раздела технической информации
самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
Кабели управления, пригодные для использования в энергетических цепях с сечениями от 0,14 мм2 до 0,34 мм2, с экраном и без экрана
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При применении в цепях передачи энергии необходимо придерживаться имеющихся инструкций по прокладке.
Гарантия чистоты кабеля для особо чистых помещений подтверждается сертификатом. Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам.
вернуться к списку
Испытательное напряжение, переменный ток, 50 Гц 4000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба прибл. 7,5 x Ø кабеля
Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)
Применяемые при производстве материалы не содержат силикон и кадмий,а также вещества мешающие нанесению лаковых покрытий.
Структура кабеля
голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 6,BS 6360 кл. 6, а также IEC 60228 кл. 6специальная ПВХ-изоляция жил в соответствии с Z 7225, для улучшения скольжения жил
черная изоляция жил с нанесенной по всей длине белой цифровой маркировкой в соответствии с DIN VDE 0293
на жиле заземления изоляция желто-зеленой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
специальная внешняя оболочка TM2 в соответствии с DIN VDE 0281 раздел 1,серого цвета
маслостойкость – см. в таблице раздела технической информации
самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
Применение

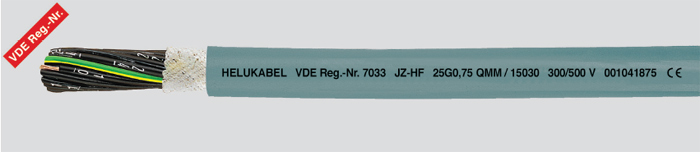

HELUKABEL JZ-HF идеально подходит для использования в приборостроении, роботостроении, машиностроении и любых других областях, где предъявляются высокие требования к гибкости кабеля. Этот кабель показывает превосходные результаты при использовании для цепей передачи энергии.Кабели управления, пригодные для использования в энергетических цепях с сечениями от 0,14 мм2 до 0,34 мм2, с экраном и без экрана
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При применении в цепях передачи энергии необходимо придерживаться имеющихся инструкций по прокладке.
Гарантия чистоты кабеля для особо чистых помещений подтверждается сертификатом. Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
15001 | 2X0,5 | 5 | 9,6 | 37,5 | Подробнее |
15002 | 3G0,5 | 5,3 | 14 | 44 | Подробнее |
15003 | 4G0,5 | 5,7 | 19 | 52,4 | Подробнее |
15004 | 5G0,5 | 6,4 | 24 | 67,1 | Подробнее |
15005 | 7G0,5 | 7,5 | 34 | 90,6 | Подробнее |
15006 | 10G0,5 | 9,1 | 48 | 127,6 | Подробнее |
15007 | 12G0,5 | 9,2 | 58 | 137,4 | Подробнее |
15008 | 14G0,5 | 9,8 | 67 | 157,9 | Подробнее |
15009 | 16G0,5 | 10,3 | 77 | 182 | Подробнее |
15010 | 18G0,5 | 11,1 | 86 | 206,5 | Подробнее |
15011 | 20G0,5 | 11,6 | 96 | 318 | Подробнее |
15012 | 25G0,5 | 13,4 | 120 | 292,4 | Подробнее |
15013 | 30G0,5 | 13,7 | 144 | 330,3 | Подробнее |
15014 | 34G0,5 | 15 | 163 | 386,5 | Подробнее |
15015 | 36G0,5 | 15 | 173 | 518 | Подробнее |
15016 | 42G0,5 | 16,1 | 202 | 575 | Подробнее |
15017 | 50G0,5 | 17,9 | 240 | 675 | Подробнее |
15018 | 61G0,5 | 19,6 | 290 | 682,2 | Подробнее |
15019 | 2X0,75 | 5,4 | 14,4 | 44,1 | Подробнее |
15020 | 3G0,75 | 5,7 | 22 | 53,1 | Подробнее |
15021 | 4G0,75 | 6,4 | 29 | 67,3 | Подробнее |
15022 | 5G0,75 | 7 | 36 | 80,8 | Подробнее |
15023 | 7G0,75 | 8,3 | 50 | 110,7 | Подробнее |
15024 | 10G0,75 | 10,1 | 72 | 158,2 | Подробнее |
15025 | 12G0,75 | 10,2 | 86 | 174,1 | Подробнее |
15026 | 14G0,75 | 10,9 | 101 | 284 | Подробнее |
15027 | 16G0,75 | 11,5 | 115 | 225,2 | Подробнее |
15028 | 18G0,75 | 12,1 | 130 | 249,2 | Подробнее |
15029 | 20G0,75 | 12,8 | 144 | 453 | Подробнее |
15030 | 25G0,75 | 14,9 | 180 | 375,2 | Подробнее |
15031 | 30G0,75 | 15,2 | 216 | 510 | Подробнее |
15032 | 34G0,75 | 16,6 | 245 | 472,8 | Подробнее |
15033 | 36G0,75 | 16,6 | 259 | 570 | Подробнее |
15034 | 42G0,75 | 18,1 | 302 | 601,9 | Подробнее |
15035 | 50G0,75 | 20 | 360 | 700 | Подробнее |
15036 | 61G0,75 | 23,3 | 432 | 820 | Подробнее |
15037 | 2X1 | 5,7 | 19 | 51,8 | Подробнее |
15038 | 3G1 | 6 | 29 | 62,1 | Подробнее |
15039 | 4G1 | 6,8 | 38 | 79,5 | Подробнее |
15040 | 5G1 | 7,4 | 48 | 96,9 | Подробнее |
15041 | 7G1 | 8,8 | 67 | 131,7 | Подробнее |
15042 | 10G1 | 10,7 | 96 | 187,1 | Подробнее |
15043 | 12G1 | 10,8 | 115 | 206,1 | Подробнее |
15044 | 14G1 | 11,6 | 134 | 337 | Подробнее |
15045 | 16G1 | 12,2 | 154 | 273,6 | Подробнее |
15046 | 18G1 | 13 | 173 | 306,6 | Подробнее |
15047 | 20G1 | 13,6 | 192 | 480 | Подробнее |
15048 | 25G1 | 15,8 | 240 | 443,1 | Подробнее |
15049 | 30G1 | 16,4 | 288 | 858,5 | Подробнее |
15050 | 34G1 | 17,8 | 326 | 600,9 | Подробнее |
15051 | 36G1 | 17,8 | 346 | 825 | Подробнее |
15052 | 41G1 | 19,3 | 403 | 709,4 | Подробнее |
15053 | 50G1 | 21,2 | 480 | 868,3 | Подробнее |
15054 | 65G1 | 23,7 | 624 | 1195,1 | Подробнее |
15055 | 2X1,5 | 6,4 | 29 | 68,7 | Подробнее |
15056 | 3G1,5 | 6,8 | 43 | 83,6 | Подробнее |
15057 | 4G1,5 | 7,4 | 58 | 102,7 | Подробнее |
15058 | 5G1,5 | 129,1 | Подробнее | ||
15059 | 7G1,5 | 9,9 | 101 | 177,3 | Подробнее |
15060 | 10G1,5 | 11,9 | 144 | 247,7 | Подробнее |
15061 | 12G1,5 | 12,1 | 173 | 283,4 | Подробнее |
15062 | 14G1,5 | 12,9 | 202 | 457 | Подробнее |
15063 | 16G1,5 | 13,6 | 230 | 523 | Подробнее |
15064 | 18G1,5 | 14,5 | 259 | 417,9 | Подробнее |
15065 | 20G1,5 | 15,2 | 288 | 650 | Подробнее |
15066 | 25G1,5 | 17,8 | 360 | 631,4 | Подробнее |
15067 | 30G1,5 | 18,2 | 432 | 958 | Подробнее |
15068 | 34G1,5 | 19,7 | 490 | 799,9 | Подробнее |
15069 | 36G1,5 | 19,7 | 518 | 1135 | Подробнее |
15070 | 42G1,5 | 21,5 | 605 | 1290 | Подробнее |
15071 | 50G1,5 | 23,7 | 720 | 1240,7 | Подробнее |
15072 | 60G1,5 | 25,3 | 864 | 1885 | Подробнее |
15073 | 2X2,5 | 7,7 | 43 | 109,2 | Подробнее |
15074 | 3G2,5 | 8,4 | 72 | 139,5 | Подробнее |
15075 | 4G2,5 | 9,1 | 96 | 173,6 | Подробнее |
15076 | 5G2,5 | 10,2 | 120 | 218,2 | Подробнее |
15077 | 7G2,5 | 12,2 | 168 | 301,5 | Подробнее |
15078 | 10G2,5 | 15 | 240 | 486 | Подробнее |
15079 | 12G2,5 | 15,2 | 288 | 486,3 | Подробнее |
15080 | 14G2,5 | 16,1 | 336 | 612 | Подробнее |
15081 | 16G2,5 | 17,2 | 384 | 702 | Подробнее |
15082 | 18G2,5 | 18,1 | 432 | 741,1 | Подробнее |
15083 | 20G2,5 | 19,2 | 480 | 920 | Подробнее |
15084 | 25G2,5 | 22,5 | 600 | 1137,6 | Подробнее |
15085 | 30G2,5 | 23,5 | 720 | 1302,1 | Подробнее |
15086 | 34G2,5 | 25,2 | 816 | 1500 | Подробнее |
15087 | 36G2,5 | 25,2 | 864 | 1600 | Подробнее |
15088 | 42G2,5 | 27,4 | 1008 | 1800 | Подробнее |
15089 | 50G2,5 | 30 | 1200 | 2100 | Подробнее |
15090 | 7x0,5 | 7,5 | 34 | 127 | Подробнее |
15091 | 65G0,75 | 24,7 | 439 | 841 | Подробнее |
15092 | 61G1 | 23,2 | 586 | 1204 | Подробнее |
15142 | 3G4 | 10,4 | 115 | 221 | Подробнее |
15143 | 4G4 | 11,4 | 154 | 264,9 | Подробнее |
15144 | 5G4 | 12,7 | 192 | 327,8 | Подробнее |
15145 | 4G6 | 13,3 | 230 | 382,3 | Подробнее |
15146 | 5G6 | 14,5 | 288 | 463,6 | Подробнее |
15147 | 4G10 | 17,7 | 384 | 652,4 | Подробнее |
15148 | 5G10 | 19,7 | 480 | 790 | Подробнее |
15149 | 4G16 | 19,8 | 614 | 926 | Подробнее |
15150 | 5G16 | 22,3 | 768 | 1135 | Подробнее |
15214 | 42G1 | 19,3 | 403 | 948 | Подробнее |
15215 | 61G1,5 | 26,2 | 878 | 1916 | Подробнее |
15216 | 65G1,5 | 27,6 | 936 | 1994 | Подробнее |
