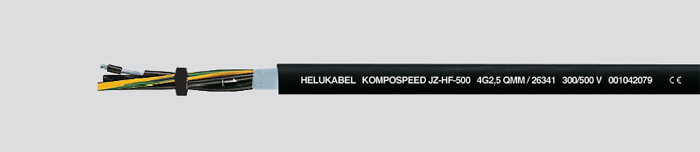

Гибкий кабель для подвижных электроприемников, без галогенов, устойчивый к микробам, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
Специальный управляющий кабель устойчивый к микробам, не содержащий галогенов, соответствующий стандартам DIN VDE 0281 часть 13 и E DIN VDE 0245Температурный диапазон
при монтажных и эксплуатационных изгибах от – 30°C до + 90°C
при эксплуатации в неподвижном состоянии от – 40°C до + 100°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба при монтажных и эксплуатационных изгибах 7,5 x Ø кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Полимерная изоляция жил из специального термопласта с улучшенными характеристиками скольжения
Черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, начиная с 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Обмотка из нетканого материала каждого плетения
Оболочка из специального термопластового полимера
Цвет оболочки - черный (RAL 9005)
устойчив к микробам
слабая адгезия
Кабели устойчивы к ультрафиолетовым лучам, кислороду, озону, микробам, фтористоводородной и соляной кислоте, а также к разбавленной серной кислоте.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании в цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
Указание:
В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания.
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба при монтажных и эксплуатационных изгибах 7,5 x Ø кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
медные жилы луженые, соответствуют стандартам DIN VDE 0295 класс 6, BS 6360 класс 6 или IEC 60228 класс 6Полимерная изоляция жил из специального термопласта с улучшенными характеристиками скольжения
Черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, начиная с 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Обмотка из нетканого материала каждого плетения
Оболочка из специального термопластового полимера
Цвет оболочки - черный (RAL 9005)
устойчив к микробам
слабая адгезия
Применение
Управляющие кабели HELUKABEL KOMPOFLEX JZ-500 отличаются устойчивостью к микробам. Кабели предназначены для использования в установках для переработки мусора, в компостных установках, очистных сооружениях, на животноводческих фермах и в теплицах в сухих помещениях, в помещениях со средней и высокой степенью влажности, а также на открытом воздухе. Повышенная гибкость облегчает процедуру прокладки кабеля, повышает надежность системы.Кабели устойчивы к ультрафиолетовым лучам, кислороду, озону, микробам, фтористоводородной и соляной кислоте, а также к разбавленной серной кислоте.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании в цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
Указание:
В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
26307 | 2x0,5 | 5 | 9,6 | 42 | Подробнее |
26308 | 3G0,5 | 5,3 | 14,4 | 51 | Подробнее |
26309 | 4G0,5 | 5,7 | 19,1 | 62 | Подробнее |
26310 | 5G0,5 | 6,4 | 24 | 88 | Подробнее |
26311 | 7G0,5 | 7,5 | 33,6 | 119 | Подробнее |
26312 | 12G0,5 | 9,2 | 58 | 166 | Подробнее |
26313 | 18G0,5 | 11,1 | 86,4 | 273 | Подробнее |
26314 | 25G0,5 | 13,4 | 120 | 330 | Подробнее |
26315 | 2x0,75 | 5,4 | 14,4 | 53 | Подробнее |
26316 | 3G0,75 | 5,7 | 21,6 | 70 | Подробнее |
26317 | 4G0,75 | 6,4 | 29 | 92 | Подробнее |
26318 | 5G0,75 | 7 | 36 | 116 | Подробнее |
26319 | 7G0,75 | 8,3 | 50 | 159 | Подробнее |
26320 | 12G0,75 | 10,2 | 86 | 241 | Подробнее |
26321 | 18G0,75 | 12,1 | 130 | 346 | Подробнее |
26322 | 25G0,75 | 14,9 | 180 | 681 | Подробнее |
26323 | 2x1 | 5,7 | 19,2 | 60 | Подробнее |
26324 | 3G1 | 6 | 29 | 79 | Подробнее |
26325 | 4G1 | 6,8 | 38,5 | 107 | Подробнее |
26326 | 5G1 | 7,4 | 48 | 127 | Подробнее |
26327 | 7G1 | 8,8 | 67 | 181 | Подробнее |
26328 | 12G1 | 10,8 | 115 | 284 | Подробнее |
26329 | 18G1 | 13 | 173 | 397 | Подробнее |
26330 | 25G1 | 15,8 | 240 | 491 | Подробнее |
26331 | 2x1,5 | 6,4 | 29 | 88 | Подробнее |
26332 | 3G1,5 | 6,8 | 43 | 104 | Подробнее |
26333 | 4G1,5 | 7,4 | 58 | 137 | Подробнее |
26334 | 5G1,5 | 8,3 | 72 | 171 | Подробнее |
26335 | 7G1,5 | 9,9 | 101 | 264 | Подробнее |
26337 | 18G1,5 | 14,5 | 259 | 579 | Подробнее |
26338 | 25G1,5 | 17,8 | 360 | 789 | Подробнее |
26339 | 2x2,5 | 7,7 | 48 | 118 | Подробнее |
26340 | 3G2,5 | 8,4 | 72 | 172 | Подробнее |
26341 | 4G2,5 | 9,1 | 96 | 197 | Подробнее |
26342 | 5G2,5 | 10,2 | 120 | 258 | Подробнее |
26343 | 7G2,5 | 12,2 | 168 | 347 | Подробнее |
26344 | 12G2,5 | 15,2 | 288 | 561 | Подробнее |
26345 | 18G2,5 | 18,1 | 432 | 791 | Подробнее |
26346 | 25G2,5 | 22,5 | 600 | 1090 | Подробнее |
