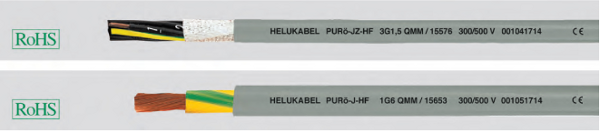

Гибкий кабель управления для цепей передачи энергии, внешняя изоляция из полиуретана, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
Специальный полиуретановый кабель в соответствии со стандартами DIN VDE 0245, 0281, 0282Температурный диапазон
при монтажных и эксплуатационных изгибах от – 5°C до + 80°C
при эксплуатации в неподвижном состоянии от – 40°C до + 80°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба 7,5 x диаметр кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
маслостойкая смесь ПВХ, TI2 согласно DIN VDE 0281 часть 1, с улучшенными характеристиками скольжения
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE 0293
Жилы с оптимальной длиной шага скрутки
Защитный провод зелено-желтый снаружи, не менее 3 жил
Обмотка из нетканого материала
Внешняя оболочка из специального полиуретана TMPU согласно DIN VDE 0282 часть 10, приложение A, цвет оболочки серый (RAL 7001) или оранжевый (RAL 2003)
матовая внешняя оболочка препятствует адгезии
возможны также другие цвета
– не распространяет горения согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания.
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба 7,5 x диаметр кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
голые медные проводники соответствуют стандартам DIN VDE 0295 раздел 6, BS 6360 раздел 6 или IEC 60228 раздел 6маслостойкая смесь ПВХ, TI2 согласно DIN VDE 0281 часть 1, с улучшенными характеристиками скольжения
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE 0293
Жилы с оптимальной длиной шага скрутки
Защитный провод зелено-желтый снаружи, не менее 3 жил
Обмотка из нетканого материала
Внешняя оболочка из специального полиуретана TMPU согласно DIN VDE 0282 часть 10, приложение A, цвет оболочки серый (RAL 7001) или оранжевый (RAL 2003)
матовая внешняя оболочка препятствует адгезии
возможны также другие цвета
Применение
Высокопрочные управляющие кабели, отличающиеся устойчивостью к истиранию и к сжатию. Благодаря устойчивости к минеральным маслам, в особенности к хладагентам, возможно применение в критических зонах в станкостроении, в инструментальном производстве, при производстве промышленного оборудования, в сталепрокатных цехах. Повышенная гибкость облегчает процедуру прокладки кабеля, повышает надежность системы. Благодаря устойчивости к истиранию и малому радиусу изгиба кабели прекрасно подходят для использования в энергетических цепях. Кабель можно прокладывать вне помещений, он устойчив к ультрафиолетовому излучению, кислороду, озону, гидролизу и микробам.– не распространяет горения согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
15520 | 2X0,5 | 5,4 | 9,6 | 39,4 | Подробнее |
15521 | 3G0,5 | 48,5 | Подробнее | ||
15522 | 4G0,5 | 6,3 | 19,1 | 57,6 | Подробнее |
15523 | 5G0,5 | 6,9 | 24 | 68,4 | Подробнее |
15524 | 7G0,5 | 7,8 | 33,6 | 88,5 | Подробнее |
15525 | 8G0,5 | 8,6 | 38 | 136 | Подробнее |
15526 | 10G0,5 | 9,6 | 48 | 127,2 | Подробнее |
15527 | 12G0,5 | 10,3 | 58 | 141,2 | Подробнее |
15528 | 14G0,5 | 10,3 | 67 | 212 | Подробнее |
15529 | 18G0,5 | 11,5 | 86,4 | 202,1 | Подробнее |
15530 | 21G0,5 | 12,6 | 96 | 255,5 | Подробнее |
15531 | 25G0,5 | 13,6 | 120 | 313,2 | Подробнее |
15532 | 30G0,5 | 14,2 | 144 | 321,9 | Подробнее |
15533 | 34G0,5 | 15,1 | 163 | 420 | Подробнее |
15534 | 42G0,5 | 16,2 | 202 | 500 | Подробнее |
15535 | 50G0,5 | 18 | 240 | 580 | Подробнее |
15538 | 2X0,75 | 5,9 | 14,4 | 49,1 | Подробнее |
15539 | 3G0,75 | 6,2 | 21,6 | 60,4 | Подробнее |
15540 | 4G0,75 | 6,7 | 29 | 69,7 | Подробнее |
15541 | 5G0,75 | 7,3 | 36 | 85,5 | Подробнее |
15542 | 7G0,75 | 8,7 | 50 | 112 | Подробнее |
15543 | 8G0,75 | 9,5 | 58 | 135,6 | Подробнее |
15544 | 10G0,75 | 10,5 | 72 | 171,9 | Подробнее |
15545 | 12G0,75 | 11 | 86 | 187,4 | Подробнее |
15546 | 14G0,75 | 11,4 | 101 | 283 | Подробнее |
15547 | 18G0,75 | 12,6 | 130 | 265,7 | Подробнее |
15548 | 21G0,75 | 14 | 151 | 502 | Подробнее |
15549 | 25G0,75 | 15,2 | 180 | 405,5 | Подробнее |
15550 | 30G0,75 | 15,7 | 216 | 720 | Подробнее |
15551 | 34G0,75 | 17,1 | 245 | 770 | Подробнее |
15552 | 42G0,75 | 18,5 | 302 | 840 | Подробнее |
15556 | 2X1 | 6,6 | 19,2 | 59,8 | Подробнее |
15557 | 3G1 | 7 | 29 | 73,4 | Подробнее |
15558 | 4G1 | 7,6 | 38,5 | 89,5 | Подробнее |
15559 | 5G1 | 8,2 | 48 | 104,6 | Подробнее |
15560 | 7G1 | 9,6 | 67 | 140 | Подробнее |
15561 | 8G1 | 10,5 | 77 | 166,4 | Подробнее |
15562 | 10G1 | 11,6 | 96 | 202,9 | Подробнее |
15563 | 12G1 | 227,4 | Подробнее | ||
15564 | 14G1 | 13 | 134 | 337 | Подробнее |
15565 | 18G1 | 373,4 | Подробнее | ||
15566 | 21G1 | 16 | 196 | 504 | Подробнее |
15567 | 25G1 | 17,6 | 240 | 516,9 | Подробнее |
15568 | 32G1 | 18,8 | 308 | 732 | Подробнее |
15569 | 34G1 | 19,7 | 326 | 656,7 | Подробнее |
15570 | 41G1 | 24,9 | 394 | 925 | Подробнее |
15571 | 42G1 | 21,1 | 403 | 949 | Подробнее |
15572 | 50G1 | 23,4 | 480 | 1024 | Подробнее |
15573 | 65G1 | 30,9 | 624 | 1400 | Подробнее |
15575 | 2X1,5 | 7,1 | 29 | 76 | Подробнее |
15576 | 3G1,5 | 7,5 | 43 | 94,8 | Подробнее |
15577 | 4G1,5 | 8,2 | 58 | 113,6 | Подробнее |
15578 | 5G1,5 | 9 | 72 | 139,2 | Подробнее |
15579 | 7G1,5 | 10,8 | 101 | 194,9 | Подробнее |
15580 | 8G1,5 | 11,6 | 115 | 313 | Подробнее |
15581 | 10G1,5 | 13,4 | 144 | 344 | Подробнее |
15582 | 12G1,5 | 13,4 | 173 | 299,6 | Подробнее |
15583 | 14G1,5 | 14,3 | 202 | 357,3 | Подробнее |
15584 | 18G1,5 | 16 | 259 | 476,9 | Подробнее |
15585 | 21G1,5 | 17,5 | 302 | 680 | Подробнее |
15586 | 25G1,5 | 669,2 | Подробнее | ||
15587 | 30G1,5 | 20 | 410 | 938 | Подробнее |
15588 | 34G1,5 | 22 | 490 | 886,3 | Подробнее |
15589 | 42G1,5 | 23,8 | 605 | 1069,6 | Подробнее |
15590 | 50G1,5 | 29,1 | 720 | 1330,7 | Подробнее |
15591 | 61G1,5 | 32,4 | 889 | 1850 | Подробнее |
15592 | 65G1,5 | 33,6 | 940 | 1970 | Подробнее |
15620 | 2x2,5 | 8,6 | 48 | 128 | Подробнее |
15621 | 3G2,5 | 9,3 | 72 | 140,9 | Подробнее |
15622 | 4G2,5 | 10,3 | 96 | 181,5 | Подробнее |
15623 | 5G2,5 | 11,5 | 120 | 221,4 | Подробнее |
15624 | 7G2,5 | 13,4 | 168 | 292,9 | Подробнее |
15625 | 12G2,5 | 17 | 288 | 520,1 | Подробнее |
15626 | 14G2,5 | 18,5 | 336 | 612 | Подробнее |
15628 | 25G2,5 | 24,4 | 600 | 1100 | Подробнее |
15630 | 2x4 | 10,4 | 77 | 190 | Подробнее |
15631 | 3G4 | 11,2 | 115 | 250 | Подробнее |
15632 | 4G4 | 12,5 | 154 | 277,5 | Подробнее |
15633 | 5G4 | 13,8 | 192 | 339,8 | Подробнее |
15634 | 7G4 | 15,6 | 269 | 510 | Подробнее |
15636 | 3G6 | 13 | 173 | 350 | Подробнее |
15637 | 4G6 | 14,7 | 230 | 451,5 | Подробнее |
15638 | 5G6 | 16 | 288 | 544,8 | Подробнее |
15639 | 7G6 | 17,5 | 403 | 740,6 | Подробнее |
15641 | 3G10 | 17,4 | 288 | 660 | Подробнее |
15642 | 4G10 | 19 | 384 | 672,9 | Подробнее |
15643 | 5G10 | 21,3 | 480 | 990 | Подробнее |
15644 | 7G10 | 23,6 | 672 | 1243,5 | Подробнее |
15645 | 4G16 | 23,2 | 614 | 1012,5 | Подробнее |
15646 | 5G16 | 25,6 | 768 | 1500 | Подробнее |
15647 | 7G16 | 33 | 1075 | 1842,7 | Подробнее |
15648 | 4G25 | 34 | 960 | 1642,1 | Подробнее |
15649 | 4G35 | 37 | 1344 | 2152,3 | Подробнее |
15650 | 4G50 | 44 | 1920 | 2500 | Подробнее |
15651 | 4G70 | 53 | 2688 | 4600 | Подробнее |
15652 | 4G95 | 59 | 3648 | 6400 | Подробнее |
15653 | 1G6 | 95,9 | Подробнее | ||
15654 | 1G10 | 156,5 | Подробнее | ||
15655 | 1G16 | 231,6 | Подробнее | ||
15656 | 1G25 | 330,6 | Подробнее | ||
16161 | 7X0,5 | 89,2 | Подробнее |
