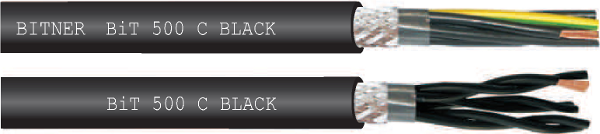

BiT 500 C BLACK

Гибкий контрольный кабель для наружного применения, экранированный, нумерованные жилы, 300/500 В

BiT 500 C BLACK

Технические данные:

Гибкий контрольный кабель с нумерованными жилами, изоляция и оболочка из ПВХ, экранированный, устойчивый к УФ, для наружного применения и прокладки в земле.
Рабочая температура:
Стационарная укладка: от - 40°С до + 80°С
Подвижные соединения: от - 5°С до + 70°С
Рабочее напряжение: Uo/U= 300/500В
Тестовое напряжение: 50 Гц, 3000В
Сопротивление изоляции: 20 МП хкм
Минимальный радиус изгиба: 10 x Ø для подвижных соединений, 5 x Ø при стационарной укладке

Строение:

Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228.
Изоляция жил: специальный ПВХ
Обозначение жил: черные жилы, нумерованные, кабели с защитной желто-зеленой жилой обозначаются символом «G» (например 7G1,5)
Сердечник: параллельно скрученные жилы или скрученные пары скрученные параллельно
Экран: Оплетка из полосок медной луженой проволоки с покрытием >80%
Оболочка: специальный ПВХ, маслоустойчивый (см. таблицу химической стойкости), самозатухающий и нераспространяющий пламя (согласно EN 60332-1, EN 50265, IEC 60332-1), устойчивый к УФ Цвет оболочки: черный

Применение:

Гибкие контрольные и питающие кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, а также для питания электричеством устройств малой мощности, как стационарных так и переносных. Общий экран в виде медной оплетки эффективно защищает передаваемые сигналы от воздействия внешнего электромагнитного поля (затухание около 50 дБ). Кабели применяются для стационарной и подвижной укладки при подключении промышленных устройств, технологических линий и прочего оборудования в сухих или влажных помещениях, а также для подключений вне помещений - устойчивость к воздействию УФ лучей. Кабель для непосредственной прокладки в земле. Используемые изоляционные материалы и специальная конструкция кабелей BiT 500® С BLACK облегчают прокладку, позволяют быстро и легко осуществить подключение и обеспечивают его высокую надежность.

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3170 2x0,5 7,2 72 35
SB3171 3G0,5 7,5 76 42
SB3172 3x0,5 7,5 76 42
SB3173 4G0,5 8,0 88 46
SB3174 4x0,5 8,0 88 46
SB3175 5G0,5 8,5 102 55
SB3176 5x0,5 8,5 102 55
SB3177 6G0,5 9,0 114 63
SB3178 7G0,5 9,0 118 68
SB3179 7x0,5 9,0 118 68
SB3180 8G0,5 9,9 144 81
SB3181 8x0,5 9,9 144 81
SB3182 10G0,5 11,2 176 94
SB3183 12G0,5 11,2 184 108
SB3184 12x0,5 11,2 184 108
SB3185 14G0,5 11,6 205 116
SB3186 16G0,5 12,2 225 128
SB3187 18G0,5 12,7 245 145
SB3188 19G0,5 12,5 250 160
SB3189 21G0,5 13,2 270 180
SB3190 25G0,5 14,7 320 234
SB3191 27G0,5 14,7 330 244

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3192 30G0,5 15,2 355 270
SB3193 34G0,5 16,2 400 301
SB3194 37G0,5 16,2 415 315
SB3195 40G0,5 17,3 465 335
SB3196 42G0,5 18,5 500 359
SB3197 50G0,5 19,2 570 405
SB3198 56G0,5 20,0 615 439
SB3199 61G0,5 20,5 655 471
SB3200 2x0,75 7,6 80 40
SB3201 3G0,75 7,9 88 49
SB3202 3x0,75 7,9 88 49
SB3203 4G0,75 8,5 102 59
SB3204 4x0,75 8,5 102 59
SB3205 5G0,75 9,0 120 70
SB3206 5x0,75 9,0 120 70
SB3207 6G0,75 9,8 146 80
SB3208 6x0,75 9,8 146 80
SB3209 7G0,75 9,8 150 90
SB3210 7x0,75 9,8 150 90
SB3211 8G0,75 10,6 170 110
SB3212 8x0,75 10,6 170 110
SB3213 10G0,75 12,0 215 138

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3214 12G0,75 11,8 220 142
SB3215 12x0,75 11,8 220 142
SB3216 14G0,75 12,5 250 179
SB3217 16G0,75 13,1 275 197
SB3218 18G0,75 13,7 305 217
SB3219 19G0,75 13,7 310 224
SB3220 21G0,75 14,3 335 244
SB3221 25G0,75 15,9 400 286
SB3222 27G0,75 15,9 410 300
SB3223 30G0,75 17,0 465 326
SB3224 34G0,75 18,2 530 345
SB3225 37G0,75 18,2 545 360
SB3226 40G0,75 18,8 585 398
SB3227 42G0,75 20,3 635 421
SB3228 50G0,75 21,1 720 470
SB3229 56G0,75 21,7 775 518
SB3230 61G0,75 22,7 850 550
SB3231 2x1,0 7,9 88 50
SB3232 3G1,0 8,3 98 60
SB3233 3x1,0 8,3 98 60
SB3234 4G1,0 8,6 114 70
SB3235 4x1,0 8,6 114 70
SB3236 5G1,0 9,6 144 87
SB3237 5x1,0 9,6 144 87
SB3238 6G1,0 10,2 166 95
SB3239 6x1,0 10,2 166 95
SB3240 7G1,0 10,2 172 110
SB3241 7x1,0 10,2 172 110
SB3242 8G1,0 11,1 196 125
SB3243 10G1,0 12,5 245 150
SB3244 10x1,0 12,5 245 150
SB3245 12G1,0 12,5 260 180
SB3246 12x1,0 12,5 260 180
SB3247 14G1,0 13,2 290 197
SB3248 16G1,0 13,8 320 210
SB3249 18G1,0 14,4 355 250
SB3250 18x1,0 14,4 355 250
SB3251 19G1,0 14,4 360 260
SB3252 21G1,0 15,1 395 297
SB3253 25G1,0 17,5 495 335
SB3254 27G1,0 17,5 505 400
SB3255 30G1,0 18,0 550 440
SB3256 34G1,0 19,4 635 485
SB3257 37G1,0 19,4 655 495
SB3258 40G1,0 20,1 700 510
SB3259 42G1,0 21,5 750 530
SB3260 50G1,0 22,8 875 600
SB3261 56G1,0 23,4 945 661
SB3262 61G1,0 24,0 1010 700
SB3263 2x1,5 8,7 108 62
SB3264 3G1,5 9,1 122 79
SB3265 3x1,5 9,1 122 79
SB3266 4G1,5 10,0 156 96
SB3267 4x1,5 10,0 156 96
SB3268 5G1,5 10,7 184 120
SB3269 5x1,5 10,7 184 120

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3270 6G1,5 11,4 215 130
SB3271 6x1,5 11,4 215 130
SB3272 7G1,5 11,4 225 145
SB3273 7x1,5 11,4 225 145
SB3274 8G1,5 12,2 255 173
SB3275 10G1,5 14,3 320 193
SB3276 10x1,5 14,3 320 193
SB3277 12G1,5 14,3 340 243
SB3278 12x1,5 14,3 340 243
SB3279 14G1,5 14,9 380 276
SB3280 16G1,5 15,7 430 310
SB3281 18G1,5 17,0 495 352
SB3282 19G1,5 17,0 505 367
SB3283 21G1,5 17,8 555 393
SB3284 25G1,5 20,1 665 464
SB3285 27G1,5 20,1 685 493
SB3286 30G1,5 20,8 745 540
SB3287 34G1,5 22,6 875 608
SB3288 37G1,5 22,6 905 651
SB3289 40G1,5 23,4 970 700
SB3290 42G1,5 25,1 1040 740
SB3291 50G1,5 26,7 1230 862
SB3292 56G1,5 27,5 1330 955
SB3293 61G1,5 28,2 1420 1030
SB3294 2x2,5 10,0 146 90
SB3295 3G2,5 10,5 172 117
SB3296 3x2,5 10,5 172 117
SB3297 4G2,5 11,3 210 147
SB3298 4x2,5 11,3 210 147
SB3299 5G2,5 12,2 250 176
SB3300 5x2,5 12,2 250 176
SB3301 6G2,5 13,1 290 206
SB3302 6x2,5 13,1 290 206
SB3303 7G2,5 13,1 310 230
SB3304 7x2,5 13,1 310 230
SB3305 10G2,5 17,2 470 326
SB3306 12G2,5 17,2 500 374
SB3307 12x2,5 17,2 500 374
SB3308 14G2,5 18,0 565 427
SB3309 16G2,5 18,9 635 481
SB3310 18G2,5 20,0 715 536
SB3311 21G2,5 20,9 800 614
SB3312 25G2,5 23,9 975 728
SB3313 30G2,5 24,7 1100 853
SB3314 34G2,5 27,1 1300 960
SB3315 37G2,5 27,1 1340 1032
SB3316 42G2,5 30,3 1570 1216
SB3317 50G2,5 31,6 1800 1418
SB3318 2x4,0 11,5 205 128
SB3319 3G4,0 12,1 235 171
SB3320 3x4,0 12,1 235 171
SB3321 4G4,0 13,1 300 216
SB3322 5G4,0 14,2 360 262
SB3323 7G4,0 15,3 450 346
SB3324 10G4,0 20,5 695 491
SB3325 12G4,0 20,5 755 568

№ по кат. N х 2 х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
SB3326 2х2х0,5 9,3 110 52
SB3327 Зх2х0,5 10,4 134 70
SB3328 4х2х0,5 11,1 154 91
SB3329 5х2х0,5 11,8 184 105
SB3330 6х2х0,5 12,2 194 122
SB3331 7х2х0,5 13,4 225 139
SB3332 8х2х0,5 13,9 245 151
SB3333 10x2x0,5 14,8 280 171
SB3334 12x2x0,5 15,7 320 198
SB3335 14x2x0,5 17,1 380 208
SB3336 16x2x0,5 18,2 425 241
SB3337 18x2x0,5 18,9 455 279
SB3338 20x2x0,5 19,6 500 300
SB3339 24x2x0,5 20,1 560 325
SB3340 2x2x0,75 10,2 138 58
SB3341 3x2x0,75 11,2 156 85
SB3342 4x2x0,75 11,9 184 110
SB3343 5x2x0,75 12,7 225 128
SB3344 6x2x0,75 13,1 235 148
SB3345 7x2x0,75 14,5 270 168
SB3346 8x2x0,75 15,1 295 182
SB3347 10x2x0,75 16,0 345 220
SB3348 12x2x0,75 17,6 415 260
SB3349 14x2x0,75 18,6 465 290
SB3350 16x2x0,75 20,0 535 319
SB3351 18x2x0,75 20,7 575 345
SB3352 20x2x0,75 21,3 620 368
SB3353 24x2x0,75 21,9 705 404
SB3354 2х2х1,0 10,7 155 82
SB3355 3x2x1,0 11,7 180 105
SB3356 4х2х1,0 12,6 210 130
SB3357 5x2x1,0 13,4 255 160
SB3358 6x2x1,0 13,8 270 185
SB3359 7x2x1,0 15,3 315 220
