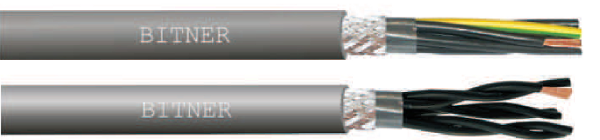

Негорючий гибкий контрольный кабель, экранированный, нумерованные жилы, 300/500 В
Технические данные:
Гибкий контрольный кабель с нумерованными жилами, изоляция и оболочка из ПВХ, экранированный, негорючий.
Рабочая температура:
Стационарная укладка: от - 40°С до + 80°С
Подвижные соединения: от - 5°С до + 70°С
Рабочее напряжение: Uo/U = 300/500В
Тестовое напряжение: 50 Гц, 3000В
Сопротивление изоляции: 20 МП х км
Минимальный радиус изгиба: 10 x Ø для подвижных соединений, 5 x Ø при стационарной укладке
Строение:
Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228.
Изоляция жил: специальный ПВХ
Обозначение жил: черные жилы, нумерованные, кабели с защитной желто-зеленой жилой обозначаются символом «G» (например 7G1,5)
Сердечник: параллельно скрученные жилы или скрученные пары скрученные параллельно
Экран: Оплетка из полосок медной луженой проволоки с покрытием >80%
Оболочка: специальный ПВХ, маслоустойчивый (см. таблицу химической стойкости), самозатухающий и нераспространяющий пламя (согласно EN 60332-1, EN 50265, IEC 60332-1, EN 60332-3-24, IEC 60332-3 кат.С)
Цвет оболочки: серый
Применение:
Гибкие контрольные и питающие кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, а также для питания электричеством устройств малой мощности, также подвижных или переносных. Общий экран в виде медной оплетки эффективно защищает передаваемые сигналы от воздействия внешнего электромагнитного поля (затухание около 50 дБ). Кабели применяются для стационарной и подвижной укладки при подключении промышленных устройств, технологических линий и прочего оборудования в сухих или влажных помещениях, прежде всего в промышленных объектах с повышенными требованиями противопожарной безопасности. Высокая эластичность кабелей BiT 500® С FR облегчает прокладку, а используемые изоляционные материалы позволяют быстро и легко осуществить подключение и обеспечивают его высокую надежность.
№ по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1300 | 2x0,5 | 5,4 | 44 | 35 |
SB1301 | 3G0,5 | 5,7 | 48 | 42 |
SB1302 | 3x0,5 | 5,7 | 48 | 42 |
SB1303 | 4G0,5 | 6,2 | 58 | 46 |
SB1304 | 4x0,5 | 6,2 | 58 | 46 |
SB1305 | 5G0,5 | 6,9 | 72 | 55 |
SB1306 | 5x0,5 | 6,9 | 72 | 55 |
SB1307 | 6G0,5 | 7,4 | 84 | 63 |
SB1308 | 7G0,5 | 7,4 | 88 | 68 |
SB1309 | 7x0,5 | 7,4 | 88 | 68 |
SB1310 | 8G0,5 | 8,3 | 110 | 81 |
SB1311 | 8x0,5 | 8,3 | 110 | 81 |
SB1312 | 10G0,5 | 10,0 | 145 | 94 |
SB1313 | 12G0,5 | 10,0 | 155 | 108 |
SB1314 | 12x0,5 | 10,0 | 155 | 108 |
SB1315 | 14G0,5 | 10,4 | 170 | 116 |
SB1316 | 16G0,5 | 11,0 | 190 | 128 |
SB1317 | 18G0,5 | 11,7 | 220 | 145 |
SB1318 | 19G0,5 | 11,8 | 220 | 160 |
SB1319 | 21G0,5 | 12,2 | 240 | 180 |
SB1320 | 25G0,5 | 13,9 | 295 | 234 |
SB1321 | 27G0,5 | 13,9 | 300 | 244 |
№ по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1322 | 30G0,5 | 14,4 | 325 | 270 |
SB1323 | 34G0,5 | 15,4 | 370 | 301 |
SB1324 | 37G0,5 | 15,4 | 385 | 315 |
SB1325 | 40G0,5 | 16,3 | 425 | 335 |
SB1326 | 42G0,5 | 17,5 | 455 | 359 |
SB1327 | 50G0,5 | 18,2 | 525 | 405 |
SB1328 | 56G0,5 | 19,0 | 570 | 439 |
SB1329 | 61G0,5 | 19,5 | 610 | 471 |
SB1330 | 2x0,75 | 5,8 | 52 | 40 |
SB1331 | 3G0,75 | 6,1 | 58 | 49 |
SB1332 | 3x0,75 | 6,1 | 58 | 49 |
SB1333 | 4G0,75 | 6,9 | 74 | 59 |
SB1334 | 4x0,75 | 6,9 | 74 | 59 |
SB1335 | 5G0,75 | 7,4 | 88 | 70 |
SB1336 | 5x0,75 | 7,4 | 88 | 70 |
SB1337 | 6G0,75 | 8,2 | 112 | 80 |
SB1338 | 6x0,75 | 8,2 | 112 | 80 |
SB1339 | 7G0,75 | 8,2 | 118 | 90 |
SB1340 | 7x0,75 | 8,2 | 118 | 90 |
SB1341 | 8G0,75 | 9,4 | 142 | 110 |
SB1342 | 8x0,75 | 9,4 | 142 | 110 |
SB1343 | 10G0,75 | 10,8 | 180 | 138 |
№ по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1344 | 12G0,75 | 10,6 | 190 | 142 |
SB1345 | 12x0,75 | 10,6 | 190 | 142 |
SB1346 | 14G0,75 | 11,5 | 220 | 179 |
SB1347 | 16G0,75 | 12,1 | 245 | 197 |
SB1348 | 18G0,75 | 12,7 | 275 | 217 |
SB1349 | 19G0,75 | 12,7 | 280 | 224 |
SB1350 | 21G0,75 | 13,3 | 305 | 244 |
SB1351 | 25G0,75 | 15,1 | 370 | 286 |
SB1352 | 27G0,75 | 15,1 | 380 | 300 |
SB1353 | 30G0,75 | 16,0 | 425 | 326 |
SB1354 | 34G0,75 | 17,2 | 490 | 345 |
SB1355 | 37G0,75 | 17,2 | 505 | 360 |
SB1356 | 40G0,75 | 17,8 | 540 | 398 |
SB1357 | 42G0,75 | 19,3 | 590 | 421 |
SB1358 | 50G0,75 | 20,1 | 670 | 470 |
SB1359 | 56G0,75 | 20,7 | 725 | 518 |
SB1360 | 61G0,75 | 21,5 | 790 | 550 |
SB1361 | 2x1,0 | 6,1 | 57 | 50 |
SB1362 | 3G1,0 | 6,5 | 69 | 60 |
SB1363 | 3x1,0 | 6,5 | 69 | 60 |
SB1364 | 4G1,0 | 7,0 | 84 | 70 |
SB1365 | 4x1,0 | 7,0 | 84 | 70 |
SB1366 | 5G1,0 | 8,0 | 111 | 87 |
SB1367 | 5x1,0 | 8,0 | 111 | 87 |
SB1368 | 6G1,0 | 8,6 | 129 | 95 |
SB1369 | 6x1,0 | 8,6 | 129 | 95 |
SB1370 | 7G1,0 | 8,6 | 138 | 110 |
SB1371 | 7x1,0 | 8,6 | 138 | 110 |
SB1372 | 8G1,0 | 9,9 | 165 | 125 |
SB1373 | 10G1,0 | 11,5 | 215 | 150 |
SB1374 | 10x1,0 | 11,5 | 215 | 150 |
SB1375 | 12G1,0 | 11,5 | 230 | 180 |
SB1376 | 12x1,0 | 11,5 | 230 | 180 |
SB1377 | 14G1,0 | 12,2 | 260 | 197 |
SB1378 | 16G1,0 | 12,8 | 290 | 210 |
SB1379 | 18G1,0 | 13,6 | 330 | 250 |
SB1380 | 18x1,0 | 13,6 | 330 | 250 |
SB1381 | 19G1,0 | 13,6 | 335 | 260 |
SB1382 | 21G1,0 | 14,3 | 365 | 297 |
SB1383 | 25G1,0 | 16,5 | 455 | 335 |
SB1384 | 27G1,0 | 16,5 | 465 | 400 |
SB1385 | 30G1,0 | 17,0 | 505 | 440 |
SB1386 | 34G1,0 | 18,4 | 590 | 485 |
SB1387 | 37G1,0 | 18,4 | 610 | 495 |
SB1388 | 40G1,0 | 19,1 | 655 | 510 |
SB1389 | 42G1,0 | 20,5 | 700 | 530 |
SB1390 | 50G1,0 | 21,6 | 815 | 600 |
SB1391 | 56G1,0 | 22,2 | 885 | 661 |
SB1392 | 61G1,0 | 22,8 | 950 | 700 |
SB1393 | 2x1,5 | 7,1 | 88 | 62 |
SB1394 | 3G1,5 | 7,5 | 99 | 79 |
SB1395 | 3x1,5 | 7,5 | 99 | 79 |
SB1396 | 4G1,5 | 8,4 | 122 | 96 |
SB1397 | 4x1,5 | 8,4 | 122 | 96 |
SB1398 | 5G1,5 | 9,5 | 156 | 120 |
SB1399 | 5x1,5 | 9,5 | 156 | 120 |
№ по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1400 | 6G1,5 | 10,2 | 182 | 130 |
SB1401 | 6x1,5 | 10,2 | 182 | 130 |
SB1402 | 7G1,5 | 10,2 | 192 | 145 |
SB1403 | 7x1,5 | 10,2 | 192 | 145 |
SB1404 | 8G1,5 | 11,0 | 220 | 173 |
SB1405 | 10G1,5 | 13,3 | 290 | 193 |
SB1406 | 10x1,5 | 13,3 | 290 | 193 |
SB1407 | 12G1,5 | 13,3 | 310 | 243 |
SB1408 | 12x1,5 | 13,3 | 310 | 243 |
SB1409 | 14G1,5 | 14,1 | 355 | 276 |
SB1410 | 16G1,5 | 14,9 | 410 | 310 |
SB1411 | 18G1,5 | 16,0 | 455 | 352 |
SB1412 | 19G1,5 | 16,0 | 465 | 367 |
SB1413 | 21G1,5 | 16,8 | 515 | 393 |
SB1414 | 25G1,5 | 19,1 | 620 | 464 |
SB1415 | 27G1,5 | 19,1 | 640 | 493 |
SB1416 | 30G1,5 | 19,8 | 700 | 540 |
SB1417 | 34G1,5 | 21,4 | 810 | 608 |
SB1418 | 37G1,5 | 21,4 | 840 | 651 |
SB1419 | 40G1,5 | 22,2 | 910 | 700 |
SB1420 | 42G1,5 | 23,9 | 970 | 740 |
SB1421 | 50G1,5 | 25,3 | 1140 | 862 |
SB1422 | 56G1,5 | 26,1 | 1240 | 955 |
SB1423 | 61G1,5 | 26,8 | 1330 | 1030 |
SB1424 | 2x2,5 | 8,4 | 112 | 90 |
SB1425 | 3G2,5 | 9,3 | 144 | 117 |
SB1426 | 3x2,5 | 9,3 | 144 | 117 |
SB1427 | 4G2,5 | 10,1 | 180 | 147 |
SB1428 | 4x2,5 | 10,1 | 180 | 147 |
SB1429 | 5G2,5 | 11,0 | 216 | 176 |
SB1430 | 5x2,5 | 11,0 | 216 | 176 |
SB1431 | 6G2,5 | 12,1 | 265 | 206 |
SB1432 | 6x2,5 | 12,1 | 265 | 206 |
SB1433 | 7G2,5 | 12,1 | 280 | 230 |
SB1434 | 7x2,5 | 12,1 | 280 | 230 |
SB1435 | 10G2,5 | 16,2 | 430 | 326 |
SB1436 | 12G2,5 | 16,2 | 465 | 374 |
SB1437 | 12x2,5 | 16,2 | 465 | 374 |
SB1438 | 14G2,5 | 17,0 | 525 | 427 |
SB1439 | 16G2,5 | 17,9 | 590 | 481 |
SB1440 | 18G2,5 | 19,0 | 665 | 536 |
SB1441 | 21G2,5 | 19,9 | 750 | 614 |
SB1442 | 25G2,5 | 22,7 | 910 | 728 |
SB1443 | 30G2,5 | 23,5 | 1030 | 853 |
SB1444 | 34G2,5 | 25,7 | 1210 | 960 |
SB1445 | 37G2,5 | 25,7 | 1260 | 1032 |
SB1446 | 42G2,5 | 28,9 | 1470 | 1216 |
SB1447 | 50G2,5 | 30,2 | 1700 | 1418 |
SB1448 | 2x4,0 | 10,3 | 170 | 128 |
SB1449 | 3G4,0 | 10,9 | 200 | 171 |
SB1450 | 3x4,0 | 10,9 | 200 | 171 |
SB1451 | 4G4,0 | 12,1 | 270 | 216 |
SB1452 | 5G4,0 | 13,2 | 325 | 262 |
SB1453 | 7G4,0 | 14,5 | 425 | 346 |
SB1454 | 10G4,0 | 19,5 | 645 | 491 |
SB1455 | 12G4,0 | 19,5 | 705 | 568 |
№ по кат. | N х 2 х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1456 | 2х2х0,5 | 7,7 | 80 | 52 |
SB1457 | Зх2х0,5 | 9,2 | 105 | 70 |
SB1458 | 4х2х0,5 | 9,9 | 125 | 91 |
SB1459 | 5х2х0,5 | 10,6 | 155 | 105 |
SB1460 | 6х2х0,5 | 11,0 | 165 | 122 |
SB1461 | 7х2х0,5 | 12,4 | 195 | 139 |
SB1462 | 8х2х0,5 | 12,9 | 210 | 151 |
SB1463 | 10x2x0,5 | 14,0 | 255 | 171 |
SB1464 | 12x2x0,5 | 14,9 | 290 | 198 |
SB1465 | 14x2x0,5 | 16,1 | 340 | 208 |
SB1466 | 16x2x0,5 | 17,2 | 385 | 241 |
SB1467 | 18x2x0,5 | 17,9 | 415 | 279 |
SB1468 | 20x2x0,5 | 18,6 | 455 | 300 |
SB1469 | 24x2x0,5 | 19,1 | 515 | 325 |
SB1470 | 2x2x0,75 | 8,6 | 102 | 58 |
SB1471 | 3x2x0,75 | 10,0 | 126 | 85 |
SB1472 | 4x2x0,75 | 10,7 | 152 | 110 |
SB1473 | 5x2x0,75 | 11,7 | 192 | 128 |
SB1474 | 6x2x0,75 | 12,1 | 205 | 148 |
SB1475 | 7x2x0,75 | 13,7 | 245 | 168 |
SB1476 | 8x2x0,75 | 14,3 | 270 | 182 |
SB1477 | 10x2x0,75 | 15,2 | 315 | 220 |
SB1478 | 12x2x0,75 | 16,6 | 375 | 260 |
SB1479 | 14x2x0,75 | 17,6 | 425 | 290 |
SB1480 | 16x2x0,75 | 19,0 | 490 | 319 |
SB1481 | 18x2x0,75 | 19,7 | 530 | 345 |
SB1482 | 20x2x0,75 | 20,3 | 570 | 368 |
SB1483 | 24x2x0,75 | 20,9 | 655 | 404 |
SB1484 | 2х2х1,0 | 9,5 | 126 | 82 |
SB1485 | 3x2x1,0 | 10,5 | 146 | 105 |
SB1486 | 4х2х1,0 | 11,6 | 182 | 130 |
SB1487 | 5x2x1,0 | 12,4 | 225 | 160 |
SB1488 | 6x2x1,0 | 12,8 | 240 | 185 |
SB1489 | 7x2x1,0 | 14,5 | 285 | 220 |
№ по кат. | N х 2 х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
SB1490 | 8х2х1,0 | 15,1 | 315 | 237 |
SB1491 | 10x2x1,0 | 16,6 | 385 | 280 |
SB1492 | 12x2x1,0 | 17,6 | 445 | 325 |
SB1493 | 14x2x1,0 | 18,9 | 510 | 389 |
SB1494 | 16x2x1,0 | 20,1 | 580 | 420 |
SB1495 | 18x2x1,0 | 21,0 | 625 | 462 |
SB1496 | 20x2x1,0 | 21,8 | 690 | 492 |
SB1497 | 24x2x1,0 | 22,4 | 790 | 541 |
SB1498 | 2х2х1,5 | 10,7 | 162 | 106 |
SB1499 | Зх2х1,5 | 12,2 | 196 | 133 |
SB1500 | 4х2х1,5 | 13,2 | 240 | 157 |
SB1501 | 5х2х1,5 | 14,4 | 300 | 181 |
SB1502 | 6х2х1,5 | 14,9 | 325 | 200 |
SB1503 | 7х2х1,5 | 17,0 | 395 | 230 |
SB1504 | 8х2х1,5 | 17,8 | 435 | 310 |
SB1505 | 10x2x1,5 | 19,2 | 525 | 380 |
SB1506 | 12x2x1,5 | 20,5 | 605 | 455 |
SB1507 | 14x2x1,5 | 21,9 | 695 | 507 |
SB1508 | 16x2x1,5 | 23,4 | 795 | 561 |
SB1509 | 18x2x1,5 | 24,8 | 885 | 607 |
SB1510 | 20x2x1,5 | 25,6 | 960 | 700 |
SB1511 | 24x2x1,5 | 26,3 | 1105 | 825 |
SB1512 | 2х2х2,5 | 12,7 | 230 | 148 |
SB1513 | Зх2х2,5 | 14,4 | 280 | 220 |
SB1514 | 4х2х2,5 | 16,1 | 355 | 295 |
SB1515 | 5х2х2,5 | 17,3 | 440 | 350 |
SB1516 | 6х2х2,5 | 17,9 | 480 | 385 |
SB1517 | 7х2х2,5 | 20,2 | 565 | 444 |
SB1518 | 8х2х2,5 | 21,1 | 625 | 483 |
SB1519 | 10x2x2,5 | 22,9 | 760 | 559 |
SB1520 | 12x2x2,5 | 24,4 | 880 | 629 |
SB1521 | 14x2x2,5 | 26,3 | 1030 | 709 |
SB1522 | 16x2x2,5 | 28,1 | 1175 | 787 |
