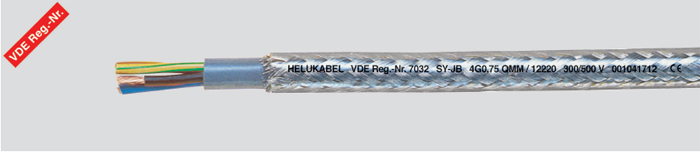

SY-JB

Гибкий кабель управления, в стальной оплетке, с цветовой маркировкой жил, 300/500 В

SY-JB

Технические характеристики:

Специальный кабель управления из ПВХ
соответствует стандартам DIN VDE 0245, 0281, 0293, 0295
Температурный диапазон
при монтажных и эксплуатационных изгибах от - 5° C до + 80° C
при эксплуатации в неподвижном состоянии от - 40°C до + 80°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба
при эксплуатации в неподвижном состоянии 6 х кабеля Ø
Устойчивость к излучению
до 80 х 106 кДж/кг (до 80 Мрад)
Используемые материалы не содержат силикон и кадмий, а также веществ, препятствующих нанесению краски

Структура кабеля

голые медные проводники, многопроволочные соответствуют стандартам
DIN VDE 0295 раздел 5, BS 6360 раздел 5 или IEC 60228 раздел 5
Специальная ПВХ изоляция жил Z 7225
Цветовая маркировка жил в соответствии с цветовым кодом JB/OB
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Специальная внутренняя оболочка из ПВХ-пластиката
Экранирующая оплетка из оцинкованной стальной проволоки
Внешняя оболочка из специального ПВХ-пластиката, прозрачная (или серая)
маслостойкость.
Характеристики химической устойчивости см. в таблице технической информации
самозатухающий ПВХ пластикат, соответствует нормам DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (согласно DIN VDE 0472 часть 804 вид испытаний В), для серой внешней оболочки

Применение

Для подвижного использования в качестве измерительного, контрольного или управляющего кабеля при средних механических напряжениях со свободным движением без растягивающего напряжения и без принудительных перемещений в сухих помещениях в станках, промышленном оборудовании, на электростанциях и в устройствах обработки данных. Толстая оплетка прекрасно защищает проводку от механических повреждений. Благодаря оцинковке плетение не подвержено коррозии и хорошо поддается пайке. Прозрачная внешняя оболочка обеспечивает дополнительную возможность оптического контроля.



вернуться к списку
Арт № Число жил х сечение мм2 Внешний диаметр, мм Вес меди, кг/км Вес кабеля, кг/км
12200 2x0,5* 7,2 9,6 80 Подробнее
12201 3G0,5* 7,7 14,4 92 Подробнее
12202 4G0,5* 8,1 19,2 102 Подробнее
12203 5G0,5* 8,6 24 119 Подробнее
12204 7G0,5 9,8 33,6 157 Подробнее
12205 10G0,5 11,5 48 205 Подробнее
12206 12G0,5 11,6 58 218 Подробнее
12218 2x0,75* 7,8 14,4 98 Подробнее
12219 3G0,75* 8,1 21,6 103 Подробнее
12220 4G0,75* 8,6 28,8 122 Подробнее
12221 5G0,75* 9,4 36 142 Подробнее
12222 7G0,75 10,7 50 185 Подробнее
12223 9G0,75 12,2 65 249 Подробнее
12224 12G0,75 12,8 86 292 Подробнее
12234 2x1* 8,2 19,2 112 Подробнее
12235 3G1* 8,5 28,8 132 Подробнее
12236 4G1* 9,3 38,4 143 Подробнее
12238 6G1 10,6 58 220 Подробнее
12239 7G1 11,3 67 227 Подробнее
12240 8G1 12,1 77 277 Подробнее
12241 9G1 12,8 86 295 Подробнее
12242 12G1 13,6 115 340 Подробнее
12256 2x1,5* 8,9 29 129 Подробнее
12257 3G1,5 9,3 43 150,3 Подробнее
12258 4G1,5 9,9 58 180,3 Подробнее
12259 5G1,5* 10,8 72 205 Подробнее
12260 6G1,5 11,6 87 255 Подробнее
12261 7G1,5 12,5 101 285 Подробнее
12263 9G1,5 14,3 130 347 Подробнее
12264 10G1,5 14,9 144 418 Подробнее
12265 11G1,5 15,1 158 430 Подробнее
12266 12G1,5 15,1 173 444 Подробнее
12277 2x2,5* 10,4 48 185 Подробнее
12278 3G2,5 11 72 218,4 Подробнее
12279 4G2,5 11,9 96 253,5 Подробнее
12280 5G2,5* 12,8 120 347 Подробнее
12281 7G2,5 15,2 168 420 Подробнее
12282 12G2,5 18,2 288 660 Подробнее
12291 2x4* 11,9 77 330 Подробнее
12292 4G4 13,9 154 400,8 Подробнее
12293 5G4 15 192 434,4 Подробнее
12294 7G4 16,4 269 640 Подробнее
12295 3G6* 14,5 173 543 Подробнее
12296 4G6 15,8 230 478 Подробнее
12297 5G6 17,2 288 618,5 Подробнее
12298 7G6 18,9 403 845 Подробнее
12299 4G10 20 384 826,5 Подробнее
12300 5G10 21,9 480 1065 Подробнее
12301 7G10 24,2 672 1551 Подробнее
12302 4G16 1228,3 Подробнее
12303 5G16* 25,5 768 1740 Подробнее
12304 7G16 28 1075 2166 Подробнее
12305 4G25 28,9 960 1834,8 Подробнее
12306 5G25* 31,8 1200 2465 Подробнее
12307 4G35 32,2 1344 2601,7 Подробнее
12308 5G35* 36,4 1680 3185 Подробнее
12309 4G50 38,2 1920 3436,9 Подробнее
12310 4G70 46,8 2688 5058,8 Подробнее
12311 4G95 51,5 3648 6412,6 Подробнее
12312 6G0,75 9,9 43,2 180 Подробнее
12313 10G0,75 12,5 72 252 Подробнее
12314 5G50 43,2 2400 4179,1 Подробнее
12315 5G70 51,8 3360 6310,7 Подробнее
12316 5G95 56,4 4560 7604,8 Подробнее
12317 4G120* 56,3 4608 8170 Подробнее
12318 3G4* 12,6 115 375 Подробнее
12319 3G10* 18 288 735 Подробнее
12320 3G16* 21 461 1080 Подробнее
12321 3G25 26,2 720 1630 Подробнее
12322 3G35* 31,6 1008 1932 Подробнее
12323 3G50* 37,4 1440 2679 Подробнее
12324 3G70* 46 2016 2790 Подробнее
12325 3G95* 48,9 2736 4870 Подробнее
12326 3G120* 51,7 3456 6230 Подробнее
12328 4G150* 63,5 5760 9970 Подробнее
