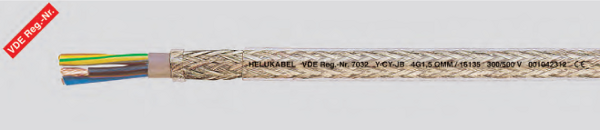

Гибкий кабель передачи данных, экранированный, с цветовой маркировкой жил, прозрачная внешняя оболочка, 300/500, 450/750 В
Технические характеристики:
Специальный управляющий кабель из ПВХ, соответствующий стандартам Е DIN VDE 0245, 0281 часть 13
Сопротивление проводника согласно DIN VDE 0295
Температурный диапазон
при монтажных и эксплуатационных изгибах от - 5° С до + 80° С
при эксплуатации в неподвижном состоянии от - 40°С до + 80°С
Номинальное напряжение Uo/U 300/500 В до 1,5 мм2 Uo/U 450/750 В от 2,5 мм2
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОм x км
Емкость проводов зависит от
диаметра проводника от 0,5 до 2,5 мм2:
Жила/жила около 150 нФ/км
Жила/экран около 270 нФ/км
Сопротивление связи макс. 250 Ом/км
Минимальный радиус изгиба 10 x кабеля Ø
Устойчивость к излучению до 80 x 106 кДж/кг (до 80 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
Специальная ПВХ-изоляция жил Z 7225
Цветовая маркировка жил в соответствии с цветовым кодом JB/OB^. стр. Т48 и стр. T49
Защитный провод зелено-желтый снаружи, начиная с 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Внутренняя оболочка из ПВХ
Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
Внешняя прозрачная оболочка из специального ПВХ-пластиката
устойчив к маслам.
Характеристики химической устойчивости— см. в таблице технической информации
ПВХ трудно воспламеняется
Применение
Предназначены для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в качестве управляющих кабелей в управляющих и регулирующих приборах в станкостроении, в инструментальном производстве, в вычислительной технике, а также для передачи сигналов в электронике. Предусмотрено использование в сухих помещениях, применение на открытом воздухе недопустимо. Толстый экран обеспечивает отсутствие помех при передаче сигналов и импульсов. Внутренняя ПВХ-оболочка повышает устойчивость кабеля к механическим нагрузкам. Управляющий кабель прекрасно защищен от помех и идеально подходит для перечисленных выше областей применения. Сквозь прозрачную внешнюю ПВХ-оболочку хорошо видна луженая медная оплетка.
* EMC = электромагнитная совместимость
Указание Для улучшения электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.
| Арт № | Число жил х сечение мм2 | Вес кабеля, кг/км | |
| 16125 | 2X0,75 | 87 | Подробнее |
| 16126 | 3G0,75 | 99,7 | Подробнее |
| 16127 | 4G0,75 | 113 | Подробнее |
| 16128 | 5G0,75 | 135,5 | Подробнее |
| 16129 | 2X1 | 103,2 | Подробнее |
| 16130 | 3G1 | 120,1 | Подробнее |
| 16131 | 4G1 | 146 | Подробнее |
| 16132 | 5G1 | 161,7 | Подробнее |
| 16133 | 2X1,5 | 130 | Подробнее |
| 16134 | 3G1,5 | 145,1 | Подробнее |
| 16135 | 4G1,5 | 169,3 | Подробнее |
| 16136 | 5G1,5 | 201,1 | Подробнее |
| 16137 | 2X2,5 | 180 | Подробнее |
| 16138 | 3G2,5 | 216 | Подробнее |
| 16139 | 4G2,5 | 246,5 | Подробнее |
| 16140 | 5G2,5 | 301 | Подробнее |
| 16143 | 4G4 | 349,4 | Подробнее |
| 16144 | 5G4 | 461,5 | Подробнее |
| 16147 | 4G6 | 495,4 | Подробнее |
| 16151 | 4G10 | 832,3 | Подробнее |
| 16152 | 5G10 | 999,5 | Подробнее |
| 16153 | 4G16 | 1253,3 | Подробнее |
| 16154 | 5G16 | 1408,1 | Подробнее |
| 16155 | 5G25 | 2197,2 | Подробнее |
| 16247 | 4G150 | 9609,4 | Подробнее |
| 16469 | 4G25 | 1840,7 | Подробнее |
| 16470 | 4G35 | 2513,5 | Подробнее |
| 16471 | 4G50 | 3530,9 | Подробнее |
| 16472 | 4G70 | 5050,2 | Подробнее |
| 16473 | 4G95 | 6238,9 | Подробнее |
| 16474 | 4G120 | 8452,9 | Подробнее |
