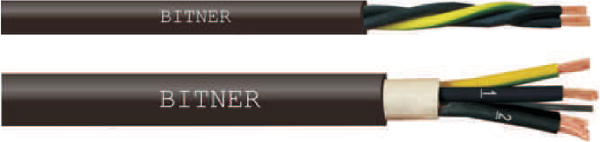

Гибкий безгалогенный контрольный и силовой кабель, нумерованные жилы, 0,6/1 кВ
Технические данные:
Гибкий контрольный кабель с нумерованными многопроволочными жилами, в изоляции и оболочке из безгалогенного полимера, 0,6/1 кВ
Рабочая температура:
Стационарная укладка: от - 40°С до + 80°С
Подвижные соединения: от - 5°С до + 80°С
Рабочее напряжение: Uo/U = 0,6/1 кВ
Тестовое напряжение: 50 Гц, 4000В
Сопротивление изоляции: 20 МΩ х км
Минимальный радиус изгиба:
12 x Ø для подвижных соединений,
8 x Ø при стационарной укладке.
Строение:
Жилы: медные многопроволочные, класс 5 в соответствии с EN 60228
Изоляция жил: специальный безгалогенный полимер
Обозначение жил: черные нумерованные жилы, «G» - защитная желто-зеленая жила
Сердечник: параллельно скрученные жилы
Внутренняя оболочка-наполнитель: специальный безгалогенный полимер (кабели сечением до 2,5 мм2 выполняются без наполнителя)
Оболочка: специальный безгалогенный полимер, самозатухающий и не распространяющий пламя (в соответствии с EN 60332-1 - испытание на одиночно проложенном кабеле и EN 60332-3-24, IEC 60332-3 - испытание на кабелях проложенных в пучках, категория С)
Цвет оболочки: черный
Применение:
Кабели предназначены для работы в электрических контрольных и защитных устройствах, цепях управления, для питания электричеством подвижных или переносных устройств. Кабели особенно хорошо подходят для подключений в местах с опасностью возникновения пожара, так как являются полностью безгалогенными и ограничивают распространение огня по кабельной трассе.
| № по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
| Н60750 | 2x0,5 | 7,8 | 85 | 9,6 |
| Н60751 | 3G0,5 | 8,2 | 95 | 14,4 |
| Н60752 | 4G0,5 | 8,9 | 111 | 19,2 |
| Н60753 | 5G0,5 | 9,5 | 128 | 24,0 |
| Н60754 | 6G0,5 | 10,2 | 147 | 28,8 |
| Н60755 | 7G0,5 | 10,2 | 152 | 33,6 |
| Н60756 | 8G0,5 | 10,8 | 174 | 38,4 |
| Н60757 | 10G0,5 | 12,5 | 220 | 48,0 |
| Н60758 | 12G0,5 | 12,8 | 228 | 57,6 |
| Н60759 | 14G0,5 | 13,4 | 250 | 67,2 |
| Н60760 | 16G0,5 | 14,2 | 278 | 76,8 |
| Н60761 | 18G0,5 | 14,8 | 308 | 86,4 |
| Н60762 | 19G0,5 | 14,8 | 312 | 91,2 |
| Н60763 | 2x0,75 | 8,3 | 95 | 14,4 |
| Н60764 | 3G0,75 | 8,7 | 110 | 21,6 |
| Н60765 | 4G0,75 | 9,5 | 129 | 28,8 |
| Н60766 | 5G0,75 | 10,1 | 148 | 36,0 |
| Н60767 | 6G0,75 | 10,9 | 170 | 43,2 |
| Н60768 | 7G0,75 | 10,9 | 176 | 50,4 |
| Н60769 | 8G0,75 | 11,7 | 206 | 57,6 |
| Н60770 | 10G0,75 | 13,5 | 257 | 72,0 |
| Н60771 | 12G0,75 | 13,9 | 269 | 86,4 |
| Н60772 | 14G0,75 | 14,5 | 298 | 100,8 |
| Н60773 | 16G0,75 | 15,4 | 333 | 115,2 |
| Н60774 | 18G0,75 | 16,0 | 367 | 129,6 |
| Н60775 | 19G0,75 | 16,0 | 374 | 136,8 |
| Н60776 | 2x1,0 | 8,6 | 104 | 19,2 |
| Н60777 | 3G1,0 | 9,1 | 122 | 28,8 |
| Н60778 | 4G1,0 | 9,9 | 143 | 38,4 |
| Н60779 | 5G1,0 | 10,5 | 166 | 48,0 |
| Н60780 | 6G1,0 | 10,9 | 191 | 57,6 |
| № по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
| Н60781 | 7G1,0 | 11,4 | 198 | 67,2 |
| Н60782 | 8G1,0 | 12,2 | 231 | 76,8 |
| Н60783 | 10G1,0 | 14,1 | 292 | 96,0 |
| Н60784 | 12G1,0 | 14,5 | 305 | 115,2 |
| Н60785 | 14G1,0 | 15,2 | 340 | 134,4 |
| Н60786 | 16G1,0 | 16,1 | 381 | 153,6 |
| Н60787 | 18G1,0 | 16,8 | 422 | 172,8 |
| Н60788 | 19G1,0 | 16,8 | 429 | 182,4 |
| Н60789 | 2x1,5 | 9,4 | 129 | 28,8 |
| Н60790 | 3G1,5 | 9,9 | 150 | 43,2 |
| Н60791 | 4G1,5 | 10,8 | 178 | 57,6 |
| Н60792 | 5G1,5 | 11,6 | 209 | 72,0 |
| Н60793 | 6G1,5 | 12,6 | 243 | 86,4 |
| Н60794 | 7G1,5 | 12,6 | 252 | 100,8 |
| Н60795 | 8G1,5 | 13,5 | 294 | 115,2 |
| Н60796 | 10G1,5 | 15,7 | 373 | 144,0 |
| Н60797 | 12G1,5 | 16,1 | 393 | 172,8 |
| Н60798 | 14G1,5 | 17,0 | 440 | 201,6 |
| Н60799 | 16G1,5 | 18,0 | 495 | 230,4 |
| Н60800 | 18G1,5 | 18,8 | 550 | 259,2 |
| Н60801 | 19G1,5 | 18,8 | 561 | 273,6 |
| Н60802 | 2x2,5 | 10,6 | 164 | 48,0 |
| Н60803 | 3G2,5 | 11,1 | 195 | 72,0 |
| Н60804 | 4G2,5 | 12,2 | 237 | 96,0 |
| Н60805 | 5G2,5 | 13,1 | 281 | 120,0 |
| Н60806 | 7G2,5 | 14,2 | 343 | 168,0 |
| Н60807 | 12G2,5 | 18,4 | 542 | 288,0 |
| Н60808 | 16G2,5 | 20,6 | 690 | 384,0 |
| Н60809 | 18G2,5 | 21,6 | 767 | 432,0 |
| Н60810 | 19G2,5 | 21,6 | 783 | 456,0 |
| № по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
| Н60811 | 2x4 | 12,5 | 253 | 76,8 |
| Н60812 | 3G4 | 13,2 | 300 | 115,2 |
| Н60813 | 4G4 | 14,5 | 364 | 153,6 |
| Н60814 | 5G4 | 15,6 | 432 | 192,0 |
| Н60815 | 7G4 | 17,0 | 533 | 268,8 |
| Н60816 | 11G4 | 22,0 | 851 | 422,4 |
| Н60817 | 3G6 | 14,6 | 389 | 172,8 |
| Н60818 | 4G6 | 16,1 | 475 | 230,4 |
| Н60819 | 5G6 | 17,5 | 574 | 288,0 |
| Н60820 | 7G6 | 18,9 | 709 | 403,2 |
| Н60821 | 3G10 | 17,8 | 604 | 288,0 |
| Н60822 | 4G10 | 19,7 | 749 | 384,0 |
| Н60823 | 5G10 | 21,3 | 892 | 480,0 |
| Н60824 | 7G10 | 23,2 | 1120 | 672,0 |
| Н60825 | 3G16 | 19,9 | 826 | 460,8 |
| Н60826 | 4G16 | 22,1 | 1024 | 614,4 |
| Н60827 | 5G16 | 23,9 | 1238 | 768,0 |
| Н60828 | 7G16 | 26,1 | 1576 | 1075,2 |
| Н60829 | 3G25 | 24,9 | 1340 | 720,0 |
| № по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
| Н60830 | 4G25 | 27,8 | 1683 | 960,0 |
| Н60831 | 5G25 | 30,1 | 2022 | 1200,0 |
| Н60832 | 3G35 | 27,5 | 1650 | 1008,0 |
| Н60833 | 4G35 | 30,7 | 2087 | 1344,0 |
| Н60834 | 5G35 | 33,3 | 2502 | 1680,0 |
| Н60835 | 3G50 | 31,9 | 2260 | 1440,0 |
| Н60836 | 4G50 | 35,7 | 2855 | 1920,0 |
| Н60837 | 5G50 | 38,9 | 3447 | 2400,0 |
| Н60838 | 3G70 | 36,5 | 3113 | 2016,0 |
| Н60839 | 4G70 | 40,9 | 3946 | 2688,0 |
| Н60840 | 5G70 | 44,5 | 4774 | 3360,0 |
| Н60841 | 3G95 | 41,3 | 4033 | 2736,0 |
| Н60842 | 4G95 | 46,4 | 5122 | 3648,0 |
| Н60843 | 5G95 | 50,6 | 6206 | 4560,0 |
| Н60844 | 3G120 | 44,1 | 4865 | 3456,0 |
| Н60845 | 4G120 | 49,5 | 6200 | 4608,0 |
| Н60846 | 4G150 | 57,1 | 7808 | 5760,0 |
| Н60847 | 4G185 | 63,9 | 9655 | 7104,0 |
| Н60848 | 4G240 | 69,7 | 12108 | 9216,0 |
