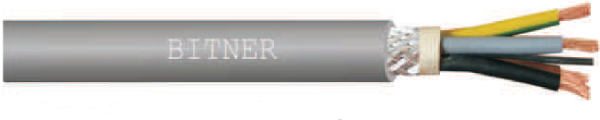

Гибкий безгалогенный контрольный и силовой кабель, экранированный, цветные жилы, 450/750 В
Технические данные:
Гибкий, экранированный, безгалогенный, контрольный и силовой кабель с цветными жилами.
Номинальное напряжение: Uo/U = 450/750 B
Тестовое напряжение: 4000 В
Сопротивление изоляции: 20 МОм х км
Рабочая температура:
стационарная укладка: - 40°С до + 80°С
подвижные соединения: - 5°С до + 80°С
Минимальный радиус изгиба:
стационарная укладка: 5 x Ø
подвижные соединения: 10 x Ø
Строение:
Жилы: многопроволочная медная проволока EN 60228 класс 5
Изоляция: специальный безгалогенный полимер
Обозначение жил: цветные жилы в соответствии с HD 308 S2 (до 5 жил), от 6 жил в соответствии с таблицей.
Сердечник: жилы скрученные вместе
Внутренняя оболочка: специальный безгалогенный полимер
Внешняя оболочка: специальный безгалогенный полимер, самозатухающий и нераспространяющий горение (в соответствии с EN 60332-1, EN 50265, IEC 60332-1, EN 60332-3-24, IEC 60332-3 кат. С)
Цвет внешней оболочки: серый
Применение:
Гибкий, безгалогенный, контрольный кабель предназначен для использования в сигнальных и контрольных промышленных цепях. Разработан специально для монтажа в местах с повышенными противопожарными требованиями (ограничение распространения огня). Кабель также может использоваться для электропитания переносных и портативных потребителей малой мощности. Общий экран из оплетки медной луженной проволоки обеспечивает отличную защиту от внешних электромагнитных полей в промышленной среде. Кольцевое заземление экрана обеспечивает полную электромагнитную совместимость (ЕМС). Кабель может использоваться как при стационарной укладке, так и для подвижных соединений в промышленном оборудовании, технологических линиях, оборудовании, которое работает в сухих и влажных помещениях. Кабель является безгалогенным, имеет пониженное дымовыделение при пожаре и ограничивает распространение огня.
№ по кат. | N х мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
Н70150 | 2x1,5 | 10,5 | 180 | 65 |
Н70151 | 3G1,5 | 10,9 | 204 | 84 |
Н70152 | 4G1,5 | 11,7 | 240 | 105 |
Н70153 | 5G1,5 | 12,9 | 288 | 135 |
Н70154 | 6G1,5 | 13,8 | 329 | 148 |
Н70155 | 7G1,5 | 13,8 | 337 | 163 |
Н70156 | 10G1,5 | 16,8 | 474 | 225 |
Н70157 | 12G1,5 | 17,2 | 520 | 260 |
Н70158 | 14G1,5 | 17,9 | 572 | 282 |
Н70159 | 16G1,5 | 18,8 | 634 | 315 |
Н70160 | 18G1,5 | 20,1 | 718 | 344 |
Н70161 | 2x2,5 | 11,6 | 232 | 106 |
Н70162 | 3G2,5 | 12,1 | 265 | 142 |
Н70163 | 4G2,5 | 13,4 | 321 | 163 |
Н70164 | 5G2,5 | 14,4 | 372 | 216 |
Н70165 | 6G2,5 | 15,4 | 432 | 241 |
Н70166 | 7G2,5 | 15,4 | 450 | 275 |
Н70167 | 10G2,5 | 19,4 | 651 | 348 |
Н70168 | 12G2,5 | 19,9 | 721 | 420 |
Н70169 | 14G2,5 | 20,8 | 800 | 485 |
Н70170 | 16G2,5 | 21,8 | 892 | 535 |
Н70171 | 18G2,5 | 22,8 | 983 | 572 |
Н70172 | 2x4 | 13,2 | 336 | 121 |
Н70173 | 3G4 | 13,8 | 390 | 168 |
Н70174 | 4G4 | 15,0 | 465 | 227 |
Н70175 | 5G4 | 16,0 | 536 | 280 |
Н70176 | 6G4 | 17,4 | 653 | 295 |
Н70177 | 7G4 | 17,4 | 683 | 341 |
Н70178 | 10G4 | 21,8 | 955 | 532 |
Н70179 | 2x6 | 14,2 | 408 | 170 |
№ по кат. | N x мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] | ||||
Н70180 | 3G6 | 14,9 | 480 | 232 | ||||
Н70181 | 4G6 | 16,2 | 581 | 303 | ||||
Н70182 | 5G6 | 17,6 | 712 | 428 | ||||
Н70183 | 6G6 | 19,3 | 840 | 447 | ||||
Н70184 | 7G6 | 19,3 | 886 | 494 | ||||
Н70185 | 10G6 | 24,2 | 1244 | 696 | ||||
Н70186 | 2x10 | 17,0 | 623 | 262 | ||||
Н70187 | 3G10 | 17,8 | 738 | 358 | ||||
Н70188 | 4G10 | 19,9 | 916 | 530 | ||||
Н70189 | 5G10 | 21,3 | 1073 | 593 | ||||
Н70190 | 6G10 | 23,0 | 1240 | 675 | ||||
Н70191 | 7G10 | 23,0 | 1317 | 797 | ||||
Н70192 | 10G10 | 29,4 | 1882 | 1084 | ||||
Н70193 | 2x16 | 18,8 | 810 | 384 | ||||
Н70194 | 3G16 | 20,2 | 1007 | 641 | ||||
Н70195 | 4G16 | 22,1 | 1236 | 780 | ||||
Н70196 | 5G16 | 24,2 | 1482 | 925 | ||||
Н70197 | 6G16 | 26,1 | 1728 | 1033 | ||||
Н70198 | 7G16 | 26,1 | 1851 | 1285 | ||||
Н70199 | 10G16 | 33,0 | 2615 | 1778 | ||||
Н70200 | 2x25 | 24,0 | 1254 | 581 | ||||
Н70201 | 3G25 | 25,3 | 1529 | 871 | ||||
Н70202 | 4G25 | 27,8 | 1882 | 1130 | ||||
Н70203 | 5G25 | 30,4 | 2260 | 1380 | ||||
Н70204 | 2G35 | 26,0 | 1555 | 793 | ||||
Н70205 | 3G35 | 27,4 | 1924 | 1195 | ||||
Н70206 | 4G35 | 30,7 | 2420 | 1606 | ||||
Н70207 | 5G35 | 33,1 | 2878 | 1990 | ||||
Н70208 | 2x50 | 30,4 | 2123 | 1180 | ||||
Н70209 | 3G50 | 32,1 | 2642 | 1731 |
№ по кат. | N x мм2 | Диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] |
Н70210 | 4G50 | 36,2 | 3406 | 2318 |
Н70211 | 5G50 | 39,1 | 4056 | 2812 |
Н70212 | 2x70 | 35,0 | 2881 | 1615 |
Н70213 | 3G70 | 37,0 | 3600 | 2410 |
Н70214 | 4G70 | 41,0 | 4496 | 3160 |
Н70215 | 5G70 | 44,7 | 5417 | 3885 |
Н70216 | 2x95 | 39,2 | 3699 | 2120 |
Н70217 | 3G95 | 41,9 | 4704 | 2986 |
Н70218 | 4G95 | 46,5 | 5898 | 3984 |
Н70219 | 3G120 | 44,4 | 5595 | 3778 |
Н70220 | 4G120 | 49,3 | 7056 | 5080 |
Н70221 | 3G150 | 51,1 | 7081 | 4680 |
Н70222 | 4G150 | 56,9 | 8922 | 7265 |
Н70223 | 4G185 | 63,7 | 10946 | 7535 |
Н70224 | 4G240 | 69,4 | 13478 | 9682 |
