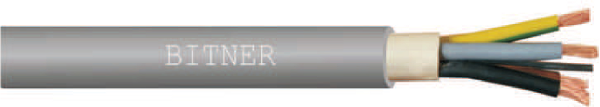

BiT 750 H

Гибкий безгалогенный контрольный и силовой кабель, цветные жилы, 450/750 В

BiT 750 H

Технические данные:

Гибкий, безгалогенный, контрольный кабель с цветными жилами.

Номинальное напряжение: Uo/U = 450/750 B
Тестовое напряжение: 4000 В

Сопротивление изоляции: 20 МОм х км

Рабочая температура:
стационарная укладка: - 40°С до + 80°С
подвижные соединения: -5°С до + 80°С

Минимальный радиус изгиба:
стационарная укладка: 5 x Ø
подвижные соединения: 10 x Ø

Строение:

Жилы: многопроволочная медная проволока EN 60228 класс 5
Изоляция: специальный безгалогенный полимер
Обозначение жил: цветные жилы в соответствии с HD 308 S2 (до 5 жил), от 6 жил в соответствии с таблицей.
Сердечник: жилы скрученные вместе или пары скрученные вместе
Внутренняя оболочка: специальный безгалогенный полимер (только для кабелей сечением более 2,5 мм2)
Внешняя оболочка: специальный безгалогенный полимер, самозатухающий и нераспространяющий горение (в соответствии с EN 60332-1, EN 50265, IEC 60332-1, EN 60332-3-24, IEC 60332-3 кат. С)
Цвет внешней оболочки: серый

Применение:

Гибкий, безгалогенный, контрольный кабель предназначен для использования в сигнальных и контрольных промышленных цепях. Разработан специально для монтажа в местах с повышенными противопожарными требованиями (ограничение распространения огня). Кабель также может использоваться для электропитания переносных и портативных потребителей малой мощности. Кабель может использоваться как при стационарной укладке, так и для подвижных соединений в промышленном оборудовании, технологических линиях, оборудовании, которое работает в сухих и влажных помещениях. Кабель является безгалогенным, имеет пониженное дымовыделение при пожаре и ограничивает распространение огня.

№ по кат. N x мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
Н70001 1x1,5 4,6 34 14,4
Н70002 2x1,5 7,9 92 28,8
Н70003 3x1,5 8,3 110 43,2
Н70004 3G1,5 8,3 110 43,2
Н70005 4x1,5 9,5 142 57,6
Н70006 4G1,5 9,5 142 57,6
Н70007 5x1,5 10,3 171 72,0
Н70008 5G1,5 10,3 171 72,0
Н70009 6x1,5 11,2 201 86,4
Н70010 6G1,5 11,2 201 86,4
Н70011 7x1,5 11,2 210 100,8
Н70012 7G1,5 11,2 210 100,8
Н70013 10x1,5 14,5 330 144,0
Н70014 10G1,5 14,5 330 144,0
Н70015 12x1,5 14,9 349 172,8
Н70016 12G1,5 14,9 349 172,8
Н70017 14G1,5 15,7 392 201,6
Н70018 16G1,5 16,5 442 230,4
Н70019 18G1,5 17,4 492 259,2
Н70020 24x1,5 20,4 701 345,6
Н70021 24G1,5 20,7 647 345,6
Н70022 30G1,5 21,9 768 432,0
Н70023 37G1,5 24,0 941 532,8
Н70024 48G1,5 27,3 1189 691,2
Н70025 61G1,5 30,2 1491 878,4
Н70026 1x2,5 5,2 46 24,0
Н70027 2x2,5 9,0 125 48,0
Н70028 3G2,5 9,9 162 72,0

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
Н70029 3x2,5 9,9 162 72,0
Н70030 4G2,5 10,8 196 96,0
Н70031 4x2,5 10,8 196 96,0
Н70032 5G2,5 11,8 237 120,0
Н70033 5x2,5 11,8 237 120,0
Н70034 6G2,5 13,3 292 144,0
Н70035 7G2,5 13,3 308 168,0
Н70036 10G2,5 16,7 461 240,0
Н70037 12G2,5 17,2 492 288,0
Н70038 14G2,5 18,1 555 336,0
Н70039 16G2,5 19,5 646 384,0
Н70040 18G2,5 20,6 720 432,0
Н70041 24G2,5 24,4 944 576,0
Н70042 30G2,5 25,8 1126 720,0
Н70043 37G2,5 27,9 1349 888,0
Н70044 48G2,5 32,2 1744 1152,0
Н70045 61G2,5 35,6 2186 1464,0
Н70046 1x4 6,1 69 38,4
Н70047 2x4 12,2 244 76,8
Н70048 3x4 13,2 301 115,2
Н70049 3G4 13,2 301 115,2
Н70050 4G4 14,4 363 153,6
Н70051 5G4 15,4 424 192,0
Н70052 7G4 16,6 519 268,8
Н70053 10G4 21,0 741 384,0
Н70054 1x6 6,6 88 57,6
Н70055 3x6 14,3 374 172,8
Н70056 3G6 14,3 374 172,8

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
Н70057 4G6 15,6 456 230,4
Н70058 5G6 16,8 537 288,0
Н70059 7G6 18,1 664 403,2
Н70060 10G6 23,0 949 576,0
Н70061 1x10 7,7 134 96,0
Н70062 3x10 17,0 571 288,0
Н70063 3G10 17,0 571 288,0
Н70064 4G10 18,7 703 384,0
Н70065 5G10 20,5 854 480,0
Н70066 7G10 22,2 1063 672,0
Н70067 1x16 8,6 190 153,6
Н70068 3x16 19,4 799 460,8
Н70069 3G16 19,4 799 460,8
Н70070 4G16 21,3 992 614,4
Н70071 5G16 23,0 1181 768,0
Н70072 7G16 25,3 1521 1075,2
Н70073 1x25 11,0 321 240,0
Н70074 3x25 24,5 1309 720,0
Н70075 3G25 24,5 1309 720,0
Н70076 4G25 27,0 1633 960,0
Н70077 5G25 29,6 1979 1200,0
Н70078 1x35 12,0 395 336,0
Н70079 3x35 26,6 1593 1008,0
Н70080 3G35 26,6 1593 1008,0
Н70081 4G35 29,9 2023 1344,0

№ по кат. N х мм2 Диаметр [мм] Вес кабеля [кг/км] Масса меди [кг/км]
Н70082 5G35 32,3 2420 1680,0
Н70083 1x50 14,4 560 480,0
Н70084 3x50 31,3 2212 1440,0
Н70085 3G50 31,3 2212 1440,0
Н70086 4G50 35,2 2810 1920,0
Н70087 5G50 38,1 3371 2400,0
Н70088 1x70 16,2 771 672,0
Н70089 3x70 36,0 3061 2016,0
Н70090 3G70 36,0 3061 2016,0
Н70091 4G70 40,0 3856 2688,0
Н70092 5G70 43,7 4681 3360,0
Н70093 1x95 18,3 1001 912,0
Н70094 3x95 40,5 3940 2736,0
Н70095 3G95 40,5 3940 2736,0
Н70096 4G95 45,5 5023 3648,0
Н70097 5G95 49,4 6052 4560,0
Н70098 1x120 19,9 1245 1152,0
Н70099 3x120 43,4 4774 3456,0
Н70100 3G120 43,4 4774 3456,0
Н70101 4G120 48,3 6054 4608,0
Н70102 1x150 22,6 1531 1440,0
Н70103 4G150 55,9 7629 5760,0
Н70104 4G185 62,7 9600 7104,0
Н70105 4G240 68,4 11609 7104,0
