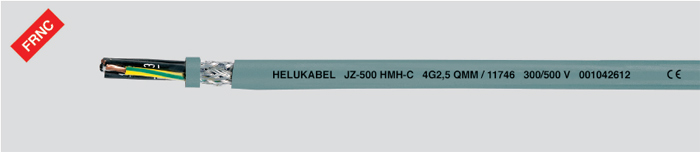

JZ-500 HMH-C

Гибкий кабель управления, без галогенов, экранированный, с цифровой маркировкой жил, 300/500 В

JZ-500 HMH-C

Технические характеристики:

не содержащий галогенов гибкий управляющий кабель, структура жил соответствует E DIN VDE 0281 часть 14 и DIN VDE 0281 часть 13
Температурный диапазон
при монтажных и эксплуатационных изгибах от – 5°C до + 70°C
при эксплуатации в неподвижном состоянии от – 40°C до + 70°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 2000 В
Минимальный радиус изгиба для длительных изгибов 15 x кабеля Ø
Волновое сопротивление макс. 250 Ом/км
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Испытания
Проверка на противопожарную безопасность DIN VDE 0482 часть 266-2/HD 405.3, BS 4066 часть 3/ EN 50266-2/IEC 60332-3 (соответствует DIN VDE 0472 часть 804 вид испытания C), обладает способностью самопогашения, не возгорается согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 6033-2-1 (соответствует DIN VDE 0472 часть 804 вид испытания B) Коррозия горючих газов согласно DIN VDE 0482 часть 267/EN 50267-2-2/ IEC 60754-2 (соответствует DIN VDE 0472 часть 813) отсутствие галогенов согласно DIN VDE 0482 часть 267/EN 50267-2-1/IEC 60754-1 (соответствует DIN VDE 0472 часть 815) Плотность дыма соответствует DIN VDE 0482 часть 268, HD 606, EN 50268-1+2/ IEC 61034-1+2, BS 7622 часть 1+2 (соответствует DIN VDE 0472 часть 816)


Структура кабеля

голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
не содержащая галогенов изоляция жил из полимера TI6, в соответствии с E DIN VDE 0281 часть 14
Жилы черные, промаркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Разделительный слой
Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
не содержащая галогенов полимерная оболочка TM7, соответствующая E DIN VDE 0281 часть 14, цвет оболочки серый (RAL 7001)


Применение

Не содержащие галогенов управляющие кабели предназначены для использования в качестве измерительных, контрольных и управляющих кабелей в станках, на конвейерах и транспортерах, в производственных линиях, при производстве промышленного оборудования, в кондиционерах, в сталепрокатном производстве. Для фиксированной проводки или для гибкого подключения при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений. Кабели предназначены для использования в сухих, влажных и очень влажных помещениях, для прокладки под, в и по штукатурке, а также в каменной кладке и в бетоне, исключая прямую прокладку в насыпной, вибро и трамбованный бетон. Высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов.

Указание
EMC = электромагнитная совместимость
Для оптимизации показателя электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.

Примечание
В случаях нестандартного использования кабелей рекомендуется обратиться за консультацией к специалистам.

G = с желто-зеленой жилой
X = без желто-зеленой жилы (OZ)

вернуться к списку
Арт № Число жил х сечение мм2 Вес кабеля, кг/км Внешний диаметр, мм Вес меди, кг/км
11349 4X1 100 Подробнее
11656 2X0,5 46 5,7 32,1 Подробнее
11657 3G0,5 56 6 39,2 Подробнее
11658 4G0,5 62 6,5 46,1 Подробнее
11659 5G0,5 75 7 52,1 Подробнее
11660 7G0,5 98 7,9 68,3 Подробнее
11663 12G0,5 158 9,6 117 Подробнее
11665 18G0,5 216 11,2 156,2 Подробнее
11667 25G0,5 329,4 13,5 205,5 Подробнее
11678 2X0,75 64,1 6,1 39,3 Подробнее
11679 3G0,75 68 6,4 49,4 Подробнее
11680 4G0,75 91,7 6,9 57,2 Подробнее
11681 5G0,75 103,2 7,4 69 Подробнее
11682 7G0,75 134,9 8,6 87,1 Подробнее
11685 12G0,75 203 10,4 151,2 Подробнее
11687 18G0,75 294,4 12,4 207,5 Подробнее
11689 25G0,75 413 15,1 275,8 Подробнее
11700 2X1 66 6,4 46,3 Подробнее
11701 3G1 80 6,7 56,4 Подробнее
11702 4G1 100 7,3 69,7 Подробнее
11703 5G1 119,3 7,8 85,4 Подробнее
11704 7G1 160 9,1 107,3 Подробнее
11707 12G1 241,7 11,2 187 Подробнее
11709 18G1 366,1 13,2 253,5 Подробнее
11711 25G1 479 16,2 342,6 Подробнее
11722 2X1,5 79 7 63,3 Подробнее
11723 3G1,5 97,1 7,4 76,2 Подробнее
11724 4G1,5 118,3 8,1 96,2 Подробнее
11725 5G1,5 150,7 8,9 111,5 Подробнее
11726 7G1,5 196,8 10,5 148 Подробнее
11729 12G1,5 310,9 12,8 254,5 Подробнее
11731 18G1,5 461 15,2 367,7 Подробнее
11733 25G1,5 660,8 18,5 492,4 Подробнее
11744 2X2,5 124,1 8,3 96,4 Подробнее
11745 3G2,5 157,1 9 148,5 Подробнее
11746 4G2,5 193,2 9,8 174,2 Подробнее
11747 5G2,5 245,5 10,9 200,8 Подробнее
11748 7G2,5 345 12,9 235,6 Подробнее
11751 12G2,5 572 15,9 441 Подробнее
11766 2X4 169,2 9,8 135,5 Подробнее
11768 3G4 225,5 10,6 178,1 Подробнее
11769 4G4 278,8 11,5 220,3 Подробнее
11770 5G4 350,4 12,7 328 Подробнее
11771 7G4 504 14 355,2 Подробнее
11781 2X6 270 11,5 175,3 Подробнее
11782 3G6 309,4 12,4 240 Подробнее
11783 4G6 430 13,8 305,7 Подробнее
11784 5G6 510,8 15,7 441,8 Подробнее
11785 7G6 625,6 16,6 506 Подробнее
11786 2x10 420 14,9 265,2 Подробнее
11787 3G10 510,9 15,9 370,5 Подробнее
11788 4G10 693,2 17,8 486 Подробнее
11789 5G10 849,8 19,6 611,2 Подробнее
11790 7G10 1308 21,6 820,5 Подробнее
11793 4G16 1023,6 20,8 810,2 Подробнее
11794 5G16 1293 22,9 1050,7 Подробнее
11795 3G25 1432 24,8 792 Подробнее
11796 4G25 1586,7 26,2 1280 Подробнее
11797 5G25 1937,9 29,4 1440 Подробнее
11798 3G35 1914 27,9 1110 Подробнее
11799 4G35 2066,6 30,4 1690 Подробнее
11800 5G35 3180 33,8 1930 Подробнее
11801 3G50 3080 35,7 1584 Подробнее
11802 4G50 3030,6 39,2 2315 Подробнее
11803 5G50 4753 43,3 2694 Подробнее
11804 3G70 3840 41,4 2218 Подробнее
11805 4G70 3887,6 45,3 3020 Подробнее
11806 5G70 6572 49,6 3696 Подробнее
11807 3G95 5651 47,7 3010 Подробнее
11808 4G95 6690 52,4 4013 Подробнее
11809 5G95 8370 57,5 5016 Подробнее
11810 3G120 6342 51 3802 Подробнее
11811 4G120 8453 56 5067 Подробнее
11812 7G16 2149 25,2 1183 Подробнее
