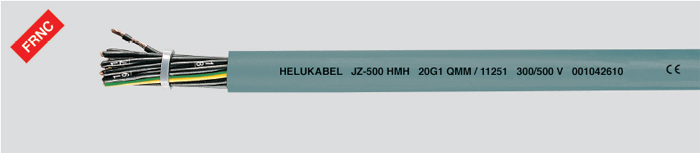

Гибкий кабель управления, без галогенов, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
сопротивление в соотв. VDE 0295 табл.3диапазон температур
при изгибах – 5°C до + 70°C
неподвижно – 40°C до + 70°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение, переменный ток, 50 Гц 2000 В
Минимальный радиус изгиба при многократных изгибах около 15 х Ø кабеля
Испытания
пожаростойкость в соответствии с VDE 0472 часть 804, исп. C, IEC 603323 и HD 405.3
самозатухание в соотв. IEC 603321, DIN VDE 0472 часть 804, исп. B
плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 6010341/ 6010342, HD 606 и BS 7622 часть 1 и 2
Испытательное напряжение, переменный ток, 50 Гц 2000 В
Минимальный радиус изгиба при многократных изгибах около 15 х Ø кабеля
Испытания
пожаростойкость в соответствии с VDE 0472 часть 804, исп. C, IEC 603323 и HD 405.3
самозатухание в соотв. IEC 603321, DIN VDE 0472 часть 804, исп. B
плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 6010341/ 6010342, HD 606 и BS 7622 часть 1 и 2
Структура кабеля
голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5не содержащая галогенов полимерная изоляция жил, TI6 в соотв. E DIN VDE 0281 часть 14
жилы черного цвета с белой цифровой нумерацией в соотв. DIN VDE 0293
земляная жила жёлто-зелёного цвета
жилы с оптимальным шагом скручены в слои
не содержащая галогенов полимерная оболочка, TM7 в соотв. E DIN VDE 0281 часть 14, серого цвета
Применение
Не содержащий галогенов, не распространяющий горения гибкий кабель управления применяется как измерительный, контрольный кабель управления в приборостроении, транспортерах, в индустриальных установках, системах кондиционирования, в цехах для литья и производства стали. Для постоянной прокладки или в подвижном состоянии, без дополнительных тяговых нагрузок на кабель, при средних механических напряжениях. Предназначен для прокладки в сухих, влажных или мокрых помещениях, над, по, под, а также в стене и бетоне, исключая прямую прокладку в бетон при тряске и уплотнении. Примечание:
В случаях нестандартного использования кабелей рекомендуется обратиться за консультацией к специалистам.
В случаях нестандартного использования кабелей рекомендуется обратиться за консультацией к специалистам.
G = с желто-зеленой жилой
X =без желто-зеленой жилы
X =без желто-зеленой жилы
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
11201 | 2X0,5 | 4,8 | 9,6 | 43 | Подробнее |
11202 | 3G0,5 | 5,1 | 14,4 | 50 | Подробнее |
11203 | 4G0,5 | 5,7 | 19 | 60 | Подробнее |
11204 | 5G0,5 | 6,2 | 24 | 71 | Подробнее |
11205 | 7G0,5 | 7,4 | 33,6 | 84 | Подробнее |
11206 | 8G0,5 | 8 | 38 | 140 | Подробнее |
11207 | 10G0,5 | 8,8 | 48 | 140,1 | Подробнее |
11208 | 12G0,5 | 9,1 | 58 | 142 | Подробнее |
11209 | 16G0,5 | 10 | 76 | 215 | Подробнее |
11210 | 18G0,5 | 10,7 | 86 | 204 | Подробнее |
11211 | 20G0,5 | 11,2 | 96 | 227 | Подробнее |
11212 | 25G0,5 | 13 | 120 | 283 | Подробнее |
11213 | 30G0,5 | 13,5 | 144 | 390 | Подробнее |
11214 | 34G0,5 | 14,5 | 163 | 420 | Подробнее |
11215 | 37G0,5 | 15 | 178 | 480 | Подробнее |
11216 | 41G0,5 | 15,8 | 197 | 510 | Подробнее |
11217 | 42G0,5 | 15,8 | 202 | 530 | Подробнее |
11218 | 50G0,5 | 17,3 | 240 | 580 | Подробнее |
11219 | 61G0,5 | 19,4 | 293 | 980 | Подробнее |
11220 | 65G0,5 | 19,4 | 312 | 1020 | Подробнее |
11221 | 2X0,75 | 5,2 | 14,4 | 47 | Подробнее |
11222 | 3G0,75 | 5,5 | 21,6 | 55,1 | Подробнее |
11223 | 4G0,75 | 6,2 | 29 | 70,8 | Подробнее |
11224 | 5G0,75 | 6,8 | 36 | 85,3 | Подробнее |
11225 | 7G0,75 | 8,1 | 50 | 114 | Подробнее |
11226 | 8G0,75 | 8,9 | 58 | 190 | Подробнее |
11227 | 10G0,75 | 9,6 | 72 | 172 | Подробнее |
11228 | 12G0,75 | 9,9 | 86 | 183 | Подробнее |
11229 | 16G0,75 | 11,5 | 115 | 330 | Подробнее |
11230 | 18G0,75 | 11,9 | 130 | 266 | Подробнее |
11231 | 20G0,75 | 12,6 | 144 | 500 | Подробнее |
11232 | 25G0,75 | 14,5 | 180 | 374 | Подробнее |
11233 | 30G0,75 | 15,4 | 216 | 720 | Подробнее |
11234 | 34G0,75 | 16,4 | 245 | 517 | Подробнее |
11235 | 37G0,75 | 17,2 | 260 | 795 | Подробнее |
11236 | 41G0,75 | 17,6 | 296 | 800 | Подробнее |
11237 | 42G0,75 | 17,6 | 302 | 840 | Подробнее |
11238 | 50G0,75 | 19,8 | 360 | 990 | Подробнее |
11239 | 61G0,75 | 20,9 | 439 | 1280 | Подробнее |
11240 | 65G0,75 | 21,5 | 468 | 1330 | Подробнее |
11241 | 2X1 | 5,5 | 19,2 | 54,6 | Подробнее |
11242 | 3G1 | 6 | 29 | 66,8 | Подробнее |
11243 | 4G1 | 6,6 | 38,4 | 84 | Подробнее |
11244 | 5G1 | 7,2 | 48 | 100,1 | Подробнее |
11245 | 7G1 | 8,6 | 67 | 137,8 | Подробнее |
11246 | 8G1 | 9,4 | 77 | 161,2 | Подробнее |
11247 | 10G1 | 10,4 | 96 | 270 | Подробнее |
11248 | 12G1 | 10,7 | 115 | 227,3 | Подробнее |
11249 | 16G1 | 12 | 154 | 314 | Подробнее |
11250 | 18G1 | 12,7 | 173 | 313,2 | Подробнее |
11251 | 20G1 | 13,5 | 192 | 505 | Подробнее |
11252 | 25G1 | 15,6 | 240 | 473,9 | Подробнее |
11253 | 34G1 | 17,4 | 326 | 670 | Подробнее |
11254 | 37G1 | 18,4 | 355 | 833 | Подробнее |
11255 | 41G1 | 18,9 | 394 | 784 | Подробнее |
11256 | 42G1 | 18,9 | 403 | 824 | Подробнее |
11257 | 50G1 | 21 | 480 | 952 | Подробнее |
11258 | 61G1 | 22,2 | 586 | 1140 | Подробнее |
11259 | 65G1 | 22,8 | 628 | 1304 | Подробнее |
11260 | 2X1,5 | 6,3 | 29 | 72 | Подробнее |
11261 | 3G1,5 | 6,7 | 43 | 84,6 | Подробнее |
11262 | 4G1,5 | 7,3 | 58 | 108 | Подробнее |
11263 | 5G1,5 | 8,2 | 72 | 128,4 | Подробнее |
11264 | 7G1,5 | 9,8 | 101 | 181,3 | Подробнее |
11265 | 8G1,5 | 10,6 | 115 | 213,5 | Подробнее |
11266 | 10G1,5 | 11,7 | 144 | 245,5 | Подробнее |
11267 | 12G1,5 | 12,1 | 173 | 288,9 | Подробнее |
11268 | 16G1,5 | 13,6 | 230 | 440 | Подробнее |
11269 | 18G1,5 | 14,5 | 259 | 423,4 | Подробнее |
11270 | 20G1,5 | 15,2 | 288 | 680 | Подробнее |
11271 | 25G1,5 | 17,8 | 360 | 622 | Подробнее |
11272 | 34G1,5 | 19,8 | 490 | 811,4 | Подробнее |
11273 | 37G1,5 | 20,2 | 533 | 1140 | Подробнее |
11274 | 50G1,5 | 23,7 | 720 | 1410 | Подробнее |
11275 | 61G1,5 | 25,3 | 878 | 1630 | Подробнее |
11276 | 65G1,5 | 26 | 936 | 1810 | Подробнее |
11277 | 2X2,5 | 7,6 | 48 | 111 | Подробнее |
11278 | 3G2,5 | 8,3 | 72 | 138,7 | Подробнее |
11279 | 4G2,5 | 9,1 | 96 | 175,4 | Подробнее |
11280 | 5G2,5 | 10,2 | 120 | 216 | Подробнее |
11281 | 7G2,5 | 12,1 | 168 | 295,1 | Подробнее |
11282 | 8G2,5 | 13,2 | 192 | 378 | Подробнее |
11283 | 10G2,5 | 14,7 | 240 | 444 | Подробнее |
11284 | 12G2,5 | 15,2 | 288 | 483,4 | Подробнее |
11285 | 16G2,5 | 17,5 | 384 | 730 | Подробнее |
11286 | 18G2,5 | 18,1 | 432 | 755,7 | Подробнее |
11287 | 20G2,5 | 18,7 | 480 | 1070 | Подробнее |
11288 | 25G2,5 | 22,2 | 600 | 1047 | Подробнее |
11289 | 30G2,5 | 23,7 | 720 | 1280 | Подробнее |
11290 | 2X4 | 9,8 | 77 | 166,8 | Подробнее |
11291 | 3G4 | 10,6 | 115 | 209 | Подробнее |
11292 | 4G4 | 11,7 | 154 | 268 | Подробнее |
11293 | 5G4 | 13,2 | 192 | 329,4 | Подробнее |
11294 | 7G4 | 16 | 269 | 424 | Подробнее |
11295 | 8G4 | 17,8 | 307 | 603 | Подробнее |
11296 | 10G4 | 19,6 | 384 | 798 | Подробнее |
11297 | 12G4 | 20,2 | 461 | 790 | Подробнее |
11298 | 16G4 | 22,8 | 614 | 1350 | Подробнее |
11299 | 18G4 | 24,2 | 691 | 1510 | Подробнее |
11300 | 2X6 | 12 | 115 | 266 | Подробнее |
11301 | 3G6 | 12,7 | 173 | 360 | Подробнее |
11302 | 4G6 | 14,1 | 230 | 396,3 | Подробнее |
11303 | 5G6 | 15,8 | 288 | 487,8 | Подробнее |
11304 | 7G6 | 17,6 | 403 | 604,5 | Подробнее |
11305 | 2x10 | 15 | 192 | 490 | Подробнее |
11306 | 3G10 | 16,2 | 288 | 750 | Подробнее |
11307 | 4G10 | 18 | 384 | 668,5 | Подробнее |
11308 | 5G10 | 19,8 | 480 | 791,3 | Подробнее |
11309 | 7G10 | 22,5 | 672 | 1460 | Подробнее |
11310 | 2x16 | 17,3 | 307 | 665 | Подробнее |
11311 | 3G16 | 18,7 | 461 | 998 | Подробнее |
11312 | 4G16 | 20,6 | 614 | 1060 | Подробнее |
11313 | 5G16 | 23,5 | 768 | 1214 | Подробнее |
11314 | 7G16 | 26,2 | 1075 | 1869 | Подробнее |
11315 | 3G25 | 24,5 | 720 | 1245 | Подробнее |
11316 | 4G25 | 27,7 | 960 | 1594 | Подробнее |
11317 | 5G25 | 30,8 | 1200 | 1919,2 | Подробнее |
11318 | 3G35 | 29,8 | 1008 | 1669,3 | Подробнее |
11319 | 4G35 | 33,7 | 1344 | 2162 | Подробнее |
11320 | 5G35 | 37,7 | 1680 | 2757,5 | Подробнее |
11321 | 3G50 | 33,8 | 1440 | 2678 | Подробнее |
11322 | 4G50 | 38 | 1920 | 2823 | Подробнее |
11323 | 5G50 | 42,1 | 2400 | 3575,9 | Подробнее |
11324 | 3G70 | 40,2 | 2016 | 3339 | Подробнее |
11325 | 4G70 | 44,2 | 2688 | 4009,1 | Подробнее |
11326 | 5G70 | 48,5 | 3360 | 5715 | Подробнее |
11327 | 3G95 | 46,6 | 2736 | 4914 | Подробнее |
11328 | 4G95 | 51,2 | 3648 | 5817 | Подробнее |
11329 | 5G95 | 56,3 | 4560 | 7278 | Подробнее |
11330 | 3G120 | 49,8 | 3456 | 5515 | Подробнее |
11331 | 4G120 | 54,8 | 4608 | 7350 | Подробнее |
11332 | 3X0,5 | 45,2 | Подробнее | ||
11333 | 4X0,5 | 56,2 | Подробнее | ||
11335 | 3X0,75 | 54,5 | Подробнее | ||
11336 | 4X0,75 | 70,8 | Подробнее | ||
11339 | 3X1 | 74 | Подробнее |
