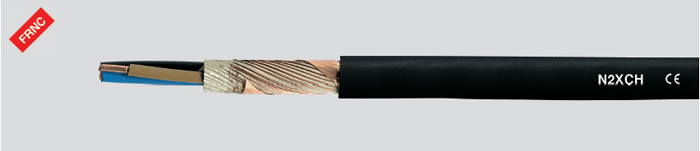

Кабель пожароустойчивый для передачи энергии, без галогенов, экранированный, с цветовой маркировкой жил, 0,6/1 кВ
Технические характеристики:
Силовой и управляющий кабель, соответствующий стандартам DIN VDE 0276 часть 604 или HD 604 S1 часть 1 и часть 5GСопротивление проводника (при 20°C) согласно VDE 0295 кл. 1 или 2, IEC 60228, или HD 383 кл. 1 или 2
Температурный диапазон
при прокладке от – 5°C до + 50°C
фиксированная проводка от – 30°C до + 90°C
допустимая производственная температура на проводе + 90°C
Номинальное напряжение Uo/U 0,6/1 кВ
Испытательное напряжение 4 кВ
Минимальный радиус изгиба
Номинальное напряжение Uo/U 0,6/1 кВ
Испытательное напряжение 4 кВ
Минимальный радиус изгиба
одножильный около 15 x кабеля Ø
многожильный около 12 x кабеля Ø
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Испытания
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Испытания
проверка на возгораемость согласно DIN VDE 0482 часть 266-2/HD 405.3, BS 4066 часть 3/ EN 50266-2/IEC 60332-3 (соответствует DIN VDE 0472 часть 804 вид испытания C)
коррозия горючих газов DIN VDE 0482 часть 267/EN 50267-2-2/ IEC 60754-2 (соответствует DIN VDE 0472 часть 813)
без галогенов согласно DIN VDE 0482 часть 267/EN 50267-2-1/IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
Изоляция жил из сшитой полиэтиленовой смеси. 2XI1 согласно HD 604 S1
Цвета жил согласно DIN VDE 0293 или HD 186
Жилы скручены вместе (в многожильных кабелях)
общая оболочка жил, покрытая заполняющей смесью или противопожарной обмоткой
концентрический проводник из неизолированных медных проволок
Внешняя оболочка из смеси полиолефина, HM4, отвечающей стандартам HD 604 S1, цвет оболочки черный
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Плотность дыма согласно DIN VDE 0482 часть 268, HD 606, EN 50268-1+2/ IEC 61034-1+2, BS 7622 часть 1+2 (соответствует DIN VDE 0472 часть 816)
Концентрический провод с поперечной медной спиралью проводника служит экраном и может применяться в качестве нейтрального (N), защитного (PE) или нулевого (PEN) провода, но не может служить внешним проводником. Предназначен для фиксированной проводки в сухих, влажных и очень влажных помещениях снаружи, в штукатурке и под штукатуркой, а также для проводки в бетоне и в каменной кладке. Эти кабели также могут быть проложены в трубах на открытом воздухе или в земле. Кроме того, имеют силу стандарты DIN VDE 0298 часть 1 и 2.
Преимущества
без галогенов, не выделяются коррозионные и токсические газы
не способствует распространению огня
дым практически не образуется
вернуться к списку
коррозия горючих газов DIN VDE 0482 часть 267/EN 50267-2-2/ IEC 60754-2 (соответствует DIN VDE 0472 часть 813)
без галогенов согласно DIN VDE 0482 часть 267/EN 50267-2-1/IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
Структура кабеля
голые медные проводники, одно или многопроволочные, соответствуют DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2 и IEC 60228 кл. 1 или 2, HD 383Изоляция жил из сшитой полиэтиленовой смеси. 2XI1 согласно HD 604 S1
Цвета жил согласно DIN VDE 0293 или HD 186
Жилы скручены вместе (в многожильных кабелях)
общая оболочка жил, покрытая заполняющей смесью или противопожарной обмоткой
концентрический проводник из неизолированных медных проволок
Внешняя оболочка из смеси полиолефина, HM4, отвечающей стандартам HD 604 S1, цвет оболочки черный
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Плотность дыма согласно DIN VDE 0482 часть 268, HD 606, EN 50268-1+2/ IEC 61034-1+2, BS 7622 часть 1+2 (соответствует DIN VDE 0472 часть 816)
Применение
Не содержащие галогены кабели высокого напряжения с улучшенными характеристиками пожароустойчивости используются в тех областях, где в связи с высокой концентрацией имущества в случае пожара необходимо минимизировать человеческие и материальные потери, напр. , в промышленных установках, коммунальном оборудовании, гостиницах, аэропортах, на железных дорогах, вокзалах, в больницах, универмагах, банках, школах, театрах, кинотеатрах, высотных зданиях и т.п.Концентрический провод с поперечной медной спиралью проводника служит экраном и может применяться в качестве нейтрального (N), защитного (PE) или нулевого (PEN) провода, но не может служить внешним проводником. Предназначен для фиксированной проводки в сухих, влажных и очень влажных помещениях снаружи, в штукатурке и под штукатуркой, а также для проводки в бетоне и в каменной кладке. Эти кабели также могут быть проложены в трубах на открытом воздухе или в земле. Кроме того, имеют силу стандарты DIN VDE 0298 часть 1 и 2.
Преимущества
без галогенов, не выделяются коррозионные и токсические газы
не способствует распространению огня
дым практически не образуется
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
53200 | 2x1,5 re/1,5 | 14 | 53 | 250 | Подробнее |
53201 | 2X2,5 RE/2,5 | 15 | 81 | 280 | Подробнее |
53202 | 2x4 re/4 | 14 | 122 | 320 | Подробнее |
53203 | 2x6 re/6 | 15 | 183 | 400 | Подробнее |
53204 | 2x10 re/10 | 16 | 311 | 560 | Подробнее |
53205 | 2x16 re/16 | 19,1 | 490 | 780 | Подробнее |
53206 | 3X1,5 RE/1,5 | 14,5 | 67 | 250 | Подробнее |
53207 | 3X2,5 RE/2,5 | 15,5 | 104 | 320 | Подробнее |
53208 | 3X4 RE/4 | 16,5 | 161 | 400 | Подробнее |
53209 | 3X6 RE/6 | 18 | 242 | 500 | Подробнее |
53210 | 3x10 re/10 | 20 | 408 | 750 | Подробнее |
53211 | 3x16 re/16 | 22,5 | 643 | 1000 | Подробнее |
53212 | 3x25 rm/16 | 27 | 1001 | 1600 | Подробнее |
53213 | 3X35/16 RM | 27,5 | 1190 | 1900 | Подробнее |
53214 | 3X50/25 RM | 3,2003 | 2400 | 2400 | Подробнее |
53215 | 3x70 rm/35 | 35,6 | 2794 | 3060 | Подробнее |
53216 | 3X95/50 SM | 39 | 3790 | 4200 | Подробнее |
53217 | 3X120/70 SM | 42 | 4785 | 5207 | Подробнее |
53218 | 3x150 rm/70 | 43,5 | 5100 | 5700 | Подробнее |
53219 | 3X185/95 SM | 47,4 | 6381 | 7150 | Подробнее |
53220 | 3X240/120 SM | 53,5 | 8240 | 9250 | Подробнее |
53221 | 4X1,5 RE/1,5 | 15,5 | 81 | 300 | Подробнее |
53222 | 4X2,5 RE/2,5 | 16,5 | 129 | 380 | Подробнее |
53223 | 4X4 RE/4 | 17,5 | 202 | 480 | Подробнее |
53224 | 4X6 RE/6 | 19 | 297 | 600 | Подробнее |
53225 | 4X10 RE/10 | 21,5 | 504 | 850 | Подробнее |
53226 | 4X16 RE/16 | 24,5 | 797 | 1200 | Подробнее |
53227 | 4X25 RM/16 | 29 | 1142 | 1800 | Подробнее |
53228 | 4X35 RM/16 | 29,5 | 1528 | 2100 | Подробнее |
53229 | 4X50 RM/25 | 5,2203 | 2800 | 2800 | Подробнее |
53230 | 4x70 rm/35 | 38 | 3082 | 3800 | Подробнее |
53231 | 4X95 SM/50 | 43,5 | 4208 | 5100 | Подробнее |
53232 | 7X1,5 RE/2,5 | 14,5 | 132 | 320 | Подробнее |
53233 | 10x1,5 re/2,5 | 17,2 | 177 | 420 | Подробнее |
53234 | 12X1,5 RE/2,5 | 18,4 | 204 | 460 | Подробнее |
53235 | 16x1,5 re/4 | 20 | 275 | 686 | Подробнее |
53236 | 21X1,5 RE/6 | 22,6 | 370 | 766 | Подробнее |
53237 | 24X1,5 RE/6 | 23,2 | 412 | 800 | Подробнее |
53238 | 30X1,5 RE/6 | 24,3 | 500 | 930 | Подробнее |
53239 | 7X2,5 RE/2,5 | 15,1 | 200 | 400 | Подробнее |
53240 | 10X2,5 RE/4 | 18,9 | 287 | 550 | Подробнее |
53241 | 12X2,5 RE/4 | 19,2 | 335 | 610 | Подробнее |
53242 | 16X2,5 RE/6 | 20,9 | 450 | 805 | Подробнее |
53243 | 21X2,5 RE/6 | 25,2 | 572 | 1015 | Подробнее |
53244 | 24x2,5 re/10 | 26,1 | 695 | 1100 | Подробнее |
53245 | 30x2,5 re/10 | 28 | 842 | 1290 | Подробнее |
53246 | 7X4/4 RE | 18,1 | 316 | 580 | Подробнее |
53247 | 12x4 re/6 | 22,6 | 528 | 910 | Подробнее |
53758 | 4X120 SM/70 | 50,5 | 5382 | 6556 | Подробнее |
53759 | 4X150 SM/70 | 52,1 | 6540 | 7600 | Подробнее |
53760 | 4X185 SM/95 | 57,2 | 8159 | 9370 | Подробнее |
53761 | 4X240 SM/120 | 62,6 | 10546 | 11611 | Подробнее |
