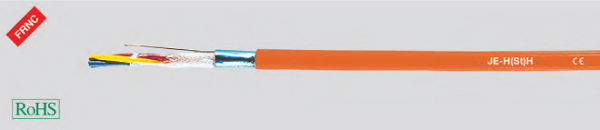

JE-H(St)H FE180/E30, /E90

Кабель инсталляционный для передачи сигналов, без галогенов, экран из фольги, огнестойкость FE180, сохранение работоспособности по классу от E30 до E90, с цветовой маркировкой жил, 225 В

JE-H(St)H FE180/E30, /E90

Технические характеристики:

не распространяющий горения, не содержаний галогенов инсталляционный кабель соответствует DIN VDE 0815
стойкость изоляции 180 минут испытан в соответствии с DIN VDE 0472 часть 814 и IEC 60331
сохранение работоспособности кабеля в течение от E 30 до E 90 минут (в зависимости от техники прокладки)
сопротивление шлейфа
макс. 73,2 Ом/км
диапазон температур
при изгибах - 5° C до + 50° C
неподвижно - 30° C до + 70° C
номинальное напряжение 225 В
испытательное напряжение,
переменный ток, 50 Гц
жила/жила          500 В
жила/экран 2000 В
сопротивление изоляции мин. 100 МОм х км
рабочая емкость
мах. 120 пф/км при 800 Гц (для кабеля до 4 двойных жил допускается увеличение на 20%)
емкостная связь макс. 200 пф/100 м
минимальный радиус изгиба около 6 х Ø кабеля
устойчивость к воздействию ионизирующего излучения
до 100 х 106 сДж/кг (до 100 Мрад)

Структура кабеля

голые медные проводники диаметр 0,8 мм
изоляция жил из специальной обмотки не содержащей галогенов, шитый полимер в соответствии DIN VDE 0207 часть 23, HI1 не распространяющий горения
обозначения жил с помощью колец в соотв. DIN VDE 0815
жилы скручены в пары, 4 пары в жгут, жгуты в слои
специальная обмотка из полиэстера и стекловолокна
экран из алюминиевой фольги покрытой синтетическим материалом с дополнительным проводником 0 0,8 мм
свободная от галогенов
наружная оболочка, не распространяющая горения DIN VDE 0207 часть 24 HM2, оранжевого цвета

Преимущество:
незначительное распространение огня
минимальное образование дыма

Испытания

проверка на возгораемость согласно DIN VDE 0482 часть 266-2/HD 405.3, BS 4066 часть 3/EN 50266-2/IEC 60332-3 (соответствует DIN VDE 0472 часть 804 вид испытания C)
коррозия горючих газов согласно
DIN VDE 0482 часть 267/EN 50267-2-2/IEC 60754-2 (соответствует DIN VDE 0472 часть 813)
Плотность дыма согласно DIN VDE 0482 часть 268, HD 606, EN 50268-1+2/IEC 61034-1+2, BS 7622 часть 1+2 (соответствует DIN VDE 0472 часть 816)

Применение

Не распространяющий горения, не содержащий галогенов, экранированный инсталляционный кабель.
Статическое экранирование защищает от импульсных помех.
FE 180 изоляция выдерживает 180 мин. Испытание в соотв. DIN VDE 0472 часть 814, IEC 60331 при прямом воздействии пламени 180 мин.
E 30 выдерживает минимум 30 мин. Испытание в соответствии DIN 4102 часть 12. Надежная работоспособность в течение 30 мин. должна позволить организовать спасение людей или животных из горящих сооружений.
Гарантирует 30 мин. работоспособности для систем пожарной сигнализации, аварийного освещения, управления лифтами и т.д.
E 90: выдерживает минимум 90 мин. Испытание в соответствии DIN 4102 часть 12. Надежная работоспособность в течение 90 мин. систем подачи воды при пожаре, системы обеспечения воздухом и отвода дыма и тепла от аварийного выхода, а также других сооружений защиты от пожара в больницах и специальных пожарных лифтах.
Примечание E 30 до E 90
Сохранение работоспособности зависит от соответствующей техники укладки кабеля. Инсталляционные кабели не предназначены для сетей высокого напряжения и для укладки в землю.

вернуться к списку
Арт № Число жил х сечение мм2 Вес кабеля, кг/км
34091 2X2X0,8 mm, rot 74 Подробнее
34092 4X2X0,8 mm, rot 127 Подробнее
34093 8X2X0,8 mm, rot 300 Подробнее
34094 12X2X0,8 mm, rot 336 Подробнее
34157 2X2X0,8 mm, rot 74 Подробнее
34158 4X2X0,8 mm, rot 127 Подробнее
