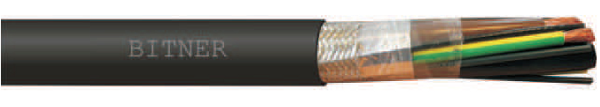

BiTservo UV 3plus 2YSLCYK-J

Гибкий симметричный кабель для подключения двигателей к частотным преобразователям, устойчивый к воздействию УФ-излучения, 0,6/1 кВ

BiTservo UV 3plus 2YSLCYK-J

Технические данные:

Эластичный провод с многопроволочными жилами, изоляцией из полиэтилена, двойным экраном на сердечнике, наружной оболочкой из специального, устойчивого к воздействию УФ-излучения ПВХ, симметричной конструкции (З+ЗРЕ, симметрично проложенные жилы через каждые 120°)

Рабочая температура:
Стационарная проводка: - 40°С до + 80°С
Передвижная проводка: - 5°С до + 80°С
Рабочее напряжение: Uo/U=0,6/1kB
Испытательное напряжение: 2500В
Сопротивление изоляции: >200 МОм х км
Емкость: жила/жила = 70 - 250 нФ/км жила/экран = 110-410 нФ/км
Макс, температура рабочей жилы: 70°С
Мин. радиус изгиба:
Ø<12 мм-5 х Ø
Ø=12-20 мм-7,5 х Ø
Ø>2О мм-10 х Ø

Строение:

Жилы: медный гибкий провод 5 класса, в соответствии с EN 60228 или HD 383 S2
Изоляция жил: полиэтилен (РЕ)
Обозначение жил: черная, коричневая, серая, 3 желто-зеленая
Экраны: один электростатический экран в виде полиэстеровой ленты с нанесенным слоем алюминия и второй в виде оплетки из медной луженой проволоки с плотностью покрытия >80%
Оболочка: специальный самозатухающий и не распространяющий пламя (в соответствии с EN 60332-1), устойчивый к воздействию УФ-излучения поливинилхлорид (ПВХ)
Цвет оболочки: черный
Особые свойства:
низкая емкость
соответствие требованиям электромагнитной совместимости ЕМС*
самозатухающая оболочка
устойчивость к УФ-излучению
*Примечание: для оптимального заземления экранов и обеспечения соответствия соединения требованиям электромагнитной совместимости ЕМС рекомендуем использовать металлические ограничители или другой тип контурного заземления (360°).

Применение:


Провода специальной конструкции применяются для обеспечения питания двигателей через частотные преобразователи с полным соответствием требованиям электромагнитной совместимости. Изоляция из полиэтилена (РЕ) обеспечивает низкую емкость кабелей по сравнению с кабелями с изоляцией из ПВХ. Кабели подходят для использования в стационарных соединениях в промышленном оборудовании, технологических производственных линиях, устройствах, работающих в сухих или влажных помещениях, а также для передвижных и переносных устройств и наружного применения - кабель устойчив к воздействию УФ-излучения. Кабель предназначен для укладки непосредственно в грунт. Симметричное строение кабеля (З+ЗРЕ) обеспечивает симметрию напряжения питания на клеммах двигателях.

№ по кат. N х мм2 Диаметр [мм] Допустимая нагрузка *) [A] Сечение экрана [мм2] Вес кабеля [кг/км] Масса меди [кг/км]
IP1750 3x1,5+3G0,25 11,3 18 2,9 140 86
IP1751 3x2,5+3G0,5 12,2 26 3,2 219 143
IP1752 3x4+3G0,75 13,5 34 3,6 323 224
IP1753 3X6+3G1 14,7 44 4,0 429 298
IP1754 3x10+3G1,5 17,0 61 6,5 615 491
IP1755 3x16+3G2,5 19,7 82 7,6 819 723
IP1756 3X25+3G4 24,0 108 9,7 1324 1137
IP1757 3x35+3G6 26,2 135 10,8 1718 1535
IP1758 3X50+3G10 30,1 168 12,7 2398 2207
IP1759 3X70+3G10 35,2 207 18,7 3055 2871
IP1760 3X95+3G16 39,1 250 21,1 4161 3953
IP1761 3X120+3G16 42,5 292 26,7 5073 4836
IP1762 3X150+3G25 48,6 355 30,9 6127 5411
IP1763 3X185+3G35 54,2 382 31,2 7189 6968
IP1764 3X240+3G50 60,5 453 37,4 9594 8540
