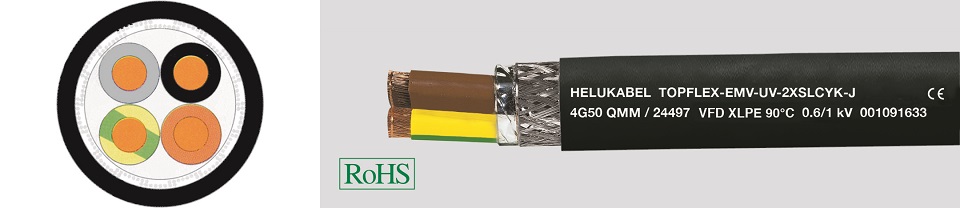

TOPFLEX-EMV-UV-2XSLCYK-J

Силовой кабель для двигателей и частотных преобразователей, увеличенная токовая нагрузка, двойное экранирование, УФ-устойчивая оболочка, цветовая маркировка жил, 0,6/1 кВ

TOPFLEX-EMV-UV-2XSLCYK-J

Технические характеристики

Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250

Температурный диапазон:
подвижно от -5 °C до +90 °C
стационарно от -40 °C до +90 °C
Допустимая температура проводника +90°C

Номинальное напряжение Uo/U 600/1000 В

Максимально допустимое рабочее напряжение:
однофазный и трехфазный переменный ток 700/1200 В
постоянный ток 900/1800 В
Испытательное напряжение 4000 В

Сопротивление изоляции мин. 200 МОм x км
Сопротивление связи в зависимости от сечения проводника, макс. 250 Ом/км

Минимальный радиус изгиба
в свободном движении:
до 12 мм: 10 x Ø кабеля
от 12 до 20 мм: 15 x Ø кабеля
от 20 мм: 20 x Ø кабеля
стационарно:
до 12 мм: 5 x Ø кабеля
от 12 до 20 мм: 7,5 x Ø кабеля
от 20 мм: 10 x Ø кабеля

Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)

Строение

Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
Изоляция жил из сшитого полиэтилена (XLPE)
Цвета жил: черный, коричневый, серый
Жила заземления желто-зеленая
Концентрическая повивная скрутка жил
1. Экран со специальной алюминиевой фольгой
2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85 %
Специальная PVC-оболочка, черная (RAL 9005)

Свойства

Низкая рабочая емкость
Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
Устойчив к УФ-лучам
Подходит для прокладки на открытом воздухе, от маркоразмера 4G16 мм² пригоден для прокладки в земле
Этот экранированный кабель имеет XLPE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PE-кабелями
Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия

Испытания

Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11

Применение

TOPFLEX-EMV-UV-2XSLCYK-J для частотных преобразователей обеспечивает отличную электромагнитную защиту. Повышенная допустимая температура проводника (+90°C) позволяет ему выдерживать увеличенные токовые нагрузки по сравнению с PE-изолированными кабелями. Применяется в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе; от маркоразмера 4G16 мм² возможна прокладка в земле. Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.

ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.

CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
