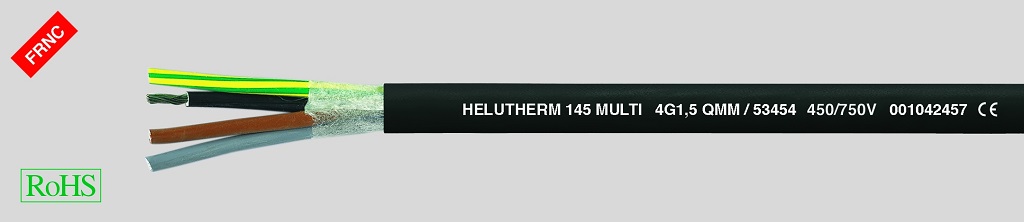

Кабель гибкий повышенной термоустойчивости, электронно-лучевое сшивание изоляции, с цифровой маркировкой жил и жилой заземления, 300/500, 450/750 В
Технические характеристики
Кабели питания и управления с безгалогеновой термостойкой оболочкой
Температурный диапазон
подвижно от -35 °C до +120 °C
стационарно от -55 °C до +145 °C
при коротком замыкании +250 °C
Номинальное напряжение Uo/U
300/500 В до 1 мм²
450/750 В от 1,5 мм²
600/1000 В от 1,5 мм² при фиксированной и защищённой прокладке
Испытательное напряжение 3000 В
Минимальный радиус изгиба
ограниченно подвижно 8 х Ø кабеля
стационарно 4 х Ø кабеля
Строение
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
Изоляция жилы из полиолефинового сополимера,сшитый материал без содержания галогенов
Маркировка жил в соответствии с DIN VDE 0293-308
2 жилы - коричневая, синяя
до 5 жил - цветовая маркировка
от 6 жил - черные жилы с цифровой маркировкой белого цвета
Жёлто-зелёная жила заземления для 3 жил и более
Скрутка жил с оптимальным шагом
Обмотка - флис
Внешняя оболочка черного цвета из полиолефинового сополимера, сшитый материал без содержания галогенов
Свойства
Улучшенные характеристики нераспространения горения
Хорошая стойкость к истиранию и растрескиванию
Хорошая масло- и погодостойкость
Устойчив к УФ-лучам и озону
Устойчив к температуре пайки
Класс термоостойкости В
Благодаря сшитому материалу устойчив к плавке, в том числе при контакте с паяльником, раскалённым до 300°C - 380°C
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
Испытание на огнестойкость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1-2 (DIN VDE 0472 часть 804 тип испытания B)
Испытание на огнестойкость (испытание на огнестойкость для пучка) в соответствии с DIN VDE 0482-332-3, BS 4066 часть 3/ DIN EN 60332-3-22, IEC 60332-3-22 ( ранее DIN VDE 0472 часть 804, тип испытания С)
Коррозионная активность газов сгорания при горении в соответствии с DIN VDE 0482 часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
Не содержит галогенов в соответствии с DIN VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
Плотность дыма в соответствии с DIN VDE 0482 часть 268-1 и 2, тип испытания C, IEC 61034-1/61034-2, HD 606 иBS 7622 часть 1 и 2 (DIN VDE 0472 часть 816)
Допуск Germanischer Lloyd
Применение
Данные трудновоспламеняемые кабели питания и управления со сшитой, термостойкой оболочкой, не содержащей галогенов, применяются для подключения осветительных приборов, нагревательных устройств, электрических машин (класса нагревостойкости В), переключателей и распределителей. Благодаря высокой термостойкости имеет длительный срок службы. Применяются в транспорте, а также для наружных работ. При горении таких безгалогеновых кабелей выделяется незначительное количество дыма, не образуется коррозионных газов. За счёт низкой пожарной нагрузки опасность выделения токсических газов снижается. Вследствие этого уменьшается ущерб от пожара в системах управления и наблюдения. Благодаря высокой термостойкости возможно также уменьшение сечения кабеля и экономия как места, так и веса. Такие кабели управления и питания вносят значительный вклад не только в безопасность технологических процессов, но и в сохранение здоровой экологии.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Указания
Экранированный аналог - HELUTHERM 145 MULTI-C
G = с желто-зеленой жилой заземления
х = без жёлто-зелёной жилы заземления
Арт № | Число жил х сечение мм2 | Вес кабеля, кг/км | |
53392 | 2X0,5 | 45,3 | Подробнее |
53412 | 2X0,75 | 61,3 | Подробнее |
53413 | 3G0,75 | 69,1 | Подробнее |
53414 | 4G0,75 | 84 | Подробнее |
53433 | 3G1 | 85,3 | Подробнее |
53435 | 5G1 | 121,6 | Подробнее |
53437 | 7G1 | 172,1 | Подробнее |
53452 | 2X1,5 | 100,7 | Подробнее |
53453 | 3G1,5 | 115,8 | Подробнее |
53454 | 4G1,5 | 141,1 | Подробнее |
53455 | 5G1,5 | 170,7 | Подробнее |
53457 | 7G1,5 | 241,9 | Подробнее |
53460 | 12G1,5 | 375,1 | Подробнее |
53473 | 3G2,5 | 194,8 | Подробнее |
53474 | 4G2,5 | 256,1 | Подробнее |
53475 | 5G2,5 | 316,8 | Подробнее |
53477 | 7G2,5 | 435,8 | Подробнее |
53494 | 4G4 | 306,8 | Подробнее |
53495 | 5G4 | 374 | Подробнее |
53497 | 7G4 | 538,8 | Подробнее |
53504 | 3G6 | 299,3 | Подробнее |
53505 | 4G6 | 408,4 | Подробнее |
53506 | 5G6 | 485,4 | Подробнее |
53512 | 4G10 | 727,3 | Подробнее |
53519 | 4G16 | 1025,4 | Подробнее |
