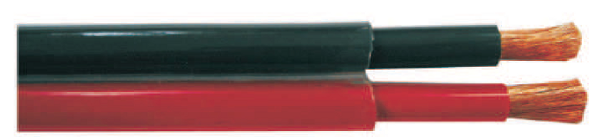

Силовой кабель постоянного тока
Технические данные:
Рабочая температура: - 30°С до + 80°С
Монтажная температура: - 5°С до + 50°С
Номинальное напряжение: Uo/U=300/500B
Тестовое напряжение: 4000В
Минимальный радиус изгиба: 6 x Ø
Строение:
Жилы: очень гибкая многопроволочная медная проволока EN 60228 класс 6
Изоляция: специальный пластикат ТРЕ, устойчивый к воздействию кислот Цвет изоляции: черный, красный
Сердечник: параллельно уложенные жилы
Оболочка: специальный ПВХ, маслоустойчивый, самозатухающий и нераспространяющий горение (в соответствии с EN 60332-1)
Цвет оболочки: прозрачный
Применение:
Специальный кабель для применения в силовых цепях постоянного тока, а также в других устройствах в которых используются цепи постоянного тока. Кабель может быть использован внутри зданий и сооружений, в сухих и влажных помещениях, а также снаружи зданий. Кабель устойчив к воздействию кислотных испарений -подходит для помещений в которых расположены кислотные аккумуляторы.
№ по кат. | N х мм2 | Максимальный диаметр проволоки в жиле [мм] | Номинальная толщина изоляции [мм] | Номинальная толщина оболочки [мм] | Размер кабеля [мм] | Вес кабеля [кг/км] | Длительная нагрузка при 30°С [А] | Кратковременная нагрузка (мае. 3 минуты) [А] |
ЕМ8795 | 2x2,5 | 0,16 | 0,85 | 0,85 | 5,1x10,6 | 108 | 33 | 68 |
ЕМ8796 | 2x4,0 | 0,21 | 0,85 | 0,85 | 5,7x11,7 | 150 | 45 | 110 |
ЕМ8797 | 2x6,0 | 0,21 | 0,85 | 0,85 | 6,5x14,0 | 197 | 58 | 150 |
ЕМ8798 | 2x10,0 | 0,21 | 1,05 | 0,85 | 7,2x14,8 | 288 | 80 | 220 |
ЕМ8799 | 2x16,0 | 0,21 | 1,05 | 0,85 | 8,8x17,2 | 415 | 107 | 300 |
ЕМ8800 | 2x25,0 | 0,21 | 1,05 | 1,05 | 11,2x23,5 | 630 | 138 | 400 |
ЕМ8801 | 2x35,0 | 0,21 | 1,05 | 1,05 | 12,5x26,3 | 800 | 171 | 500 |
ЕМ8802 | 2x50,0 | 0,21 | 1,05 | 1,05 | 14,3x30,2 | 1130 | 209 | 600 |
ЕМ8803 | 2x70,0 | 0,21 | 1,05 | 1,05 | 16,2x34,2 | 1550 | 268 | 700 |
ЕМ8804 | 2x95,0 | 0,21 | 1,05 | 1,05 | 18,2x38,2 | 2020 | 328 | 850 |
Поправочные коэффициенты для длительной нагрузки для разлчиной температуры окружающей среды | |||||||
Темп, окружающей среды [°С] | до 30 | 30 до 35 | 35 до 40 | 40 до 45 | 45 до 50 50 до 55 | 55 до 60 | 60 до 65 |
Поправочный коэффициент | 1,00 | 0,94 | 0,87 | 0,79 | 0,71 0,61 | 0,50 | 0,35 |
