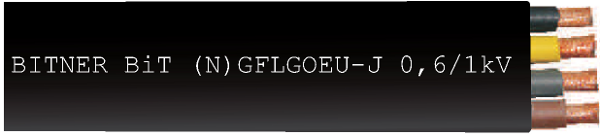

Гибкий плоский кабель для гирлянд, 0,6/1 кВ
Технические данные:
Гибкий, плоский кабель с резиновой изоляцией и внешней оболочкой.
Рабочая температура:
стационарная укладка: - 40°С до + 80°С
гибкие соединения: - 30°С до + 80°С
Максимальная рабочая температура жилы: 90°С
Максимальная рабочая температура жилы: 250°С
Номинальное напряжение: Uo/U = 600/1000V
Тестовое напряжение: 4000В, 50Гц
Минимальный радиус изгиба: в соответствии с DIN VDE 0298-3(*)
Строение:
Жилы: голые, многопроволочные в соответствии с EN 60228:
<= 25 мм2: очень гибкие, класс гибкости - 6
>= 35 мм2: гибкие, класс гибкости - 5
Изоляция: резина EPR, тип 3GI3 в соответствии с DIN VDE 0207 часть 20
Обозначение жил:
4-х жильный: корчиневый, зелено/желтый, серый, черный
5-и жильный: голубой, корчиневый, зелено/желтый, серый, черный более 5-ти жил: черные, нумерованные жилы и зелено-желтая жила
Внешняя оболочка: резина 5GM3, устойчивая к воздействию масел (EN 60811-2-1), озону и УФ излучению, нераспрастраняющая горение.
Применение:
Гибкий, плоский кабель для использования в гирляндных системах, крановых и лифтовых устройствах. Подходит для работы в условиях значительных механических нагрузок и частого скручивания и раскручивания кабеля. Кабель подходит как для применения внутри зданий и сооружений, так и для наружного применения.
Радиус изгиба | Высота кабеля (мм) | ||
до 12 | более 12 | ||
стационарная укладка | 3xD | 4xD | |
подвижные соединения в том числе гирлянды | 4xD | 5xD |
№ по кат. | N х мм2 | Номинальный внешний диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] | |
IP4120 | 4x1,5 | 19,3 | 7,9 | 240 | 115 |
IP4121 | 8x1,5 | 37,3 | 7,9 | 535 | 231 |
IP4122 | 10x1,5 | 46,8 | 8,5 | 720 | 276 |
IP4123 | 12x1,5 | 55,8 | 8,5 | 875 | 364 |
IP4124 | 4x2,5 | 22,9 | 8,7 | 330 | 168 |
IP4125 | 6x2,5 | 32,4 | 8,7 | 530 | 270 |
IP4126 | 12x2,5 | 62,4 | 9,3 | 1175 | 575 |
IP4127 | 4x4 | 26,7 | 9,1 | 430 | 241 |
IP4128 | 4x6 | 29,4 | 9,8 | 560 | 358 |
IP4129 | 4x10 | 35,6 | 11,3 | 800 | 538 |
IP4130 | 4x16 | 39,8 | 12,8 | 1075 | 805 |
IP4131 | 4x25 | 46,8 | 14,3 | 1530 | 1200 |
IP4132 | 4x35 | 53,4 | 16,4 | 2080 | 1657 |
IP4133 | 4x50 | 61,4 | 18,4 | 2750 | 2261 |
