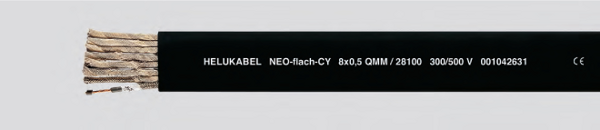

NEO-Flat-C, MCHOU

Плоский кабель управления, экранированный, с цифровой маркировкой жил и жилой заземления, внешняя оболочка из неопрена, 300/500 В

NEO-Flat-C, MCHOU

Технические характеристики:

Специальный экранированный плоский провод из неопрена, соответствующий DIN VDE 0250, часть 809
Температурный диапазон
при монтажных и эксплуатационных изгибах от - 5° C до + 70° C
при эксплуатации в неподвижном состоянии от - 35°C до + 80°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 3000 В
Минимальный радиус изгиба около 15 x толщины кабеля
Устойчивость к излучению до 50 x 106 кДж/кг (до 50 Мрад)
Испытано согласно DIN VDE 0482-часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Структура кабеля

голые медные проводники, многопроволочный в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6, BS 6360 кл. 6
Специальная резиновая изоляция жил
Маркировка жил до 5 жил согласно цветовому коду DIN VDE 0293, от 7 жил пронумерованы
Защитный провод зелено-желтый
жилы экранированы отдельно или пучками
жилы расположены рядом
Экранирующая оплетка из медной проволоки, покрытие около 85%
Специальная неопреновая внешняя оболочка, черная (RAL 9005)
Внешняя оболочка устойчива к холоду
полностью устойчива к маслам

Применение

Плоские кабели с неопреновой изоляцией преимущественно используются в качестве проводки в крановых установках, напольных самопогрузчиках и устройств для обслуживания стеллажей. Экспортный вариант с неопреном имеет допуск UL.
Преимущества плоских проводов
очень маленький радиус сгиба
повышенная гибкость
занимают мало места
возможность пакетирования высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов.
* EMC= электромагнитная совместимость
Указание Для оптимизации показателя электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.

Инструкция по применению

Кабельные катушки с плоскими кабелями должны транспортироваться в вертикальном положении. Максимальная гибкость кабеля достигается в плоскости, параллельной поверхности кабеля. С этой целью должны выполняться следующие правила использования кабелей:
При прокладке токоподводящий кабель укладывается на направляющий рельс или поверх несущей балки и скрепляется с ними в начальной точке. Расстояние между поверхностями расположения двух кабельных подводов должно быть больше, чем двойная толщина кабельного пакета.
Выполнение пакетирования всегда необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается непосредственно на несущую поверхность. На него затем укладывается кабель большего сечения и т.д., так что кабель с наибольшим сечением жил всегда располагается сверху пакета.
Кроме того всегда обращайте особое внимание на симметричное распределение нагрузки в кабеле.
Многожильные плоские кабели с малым сечением жил, не превышающим 2,5 мм2, очень критичны по отношению к растягивающему напряжению. В случае использования таких кабелей всегда должны добавляться к расчетному значению сечения жил еще резервных 10%.
