Ribbon Cable

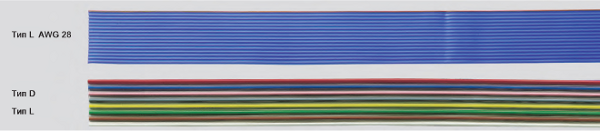

плоская лента Тип L, тип L AWG 28 и тип D

Ribbon Cable

Технические характеристики:

Специальный плоский ленточный кабель с ПВХ
голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5
Изоляция жил из ПВХ, не возгорается
шаг растра 2,54 мм
(средний отступ проводника)
повышенная жаростойкость
жилы разного цвета
Номинальное напряжение
0,14 мм2                 = 350 В
от 0,25 до 0,75 мм2 = 600 В
Испытательное напряжение
0,14 мм2                 = 1200 В
от 0,25 до 0,75 мм2 = 2000 В

Технические характеристики/Структура кабеля Тип L AWG 28 (провод)

Специальный плоский ленточный кабель с ПВХ
Медные луженые провода, 7 x 0,127
Изоляция жил из ПВХ, трудно возгорается
шаг растра 1,27 мм
(средний отступ проводника)
Жилы сварены, легко отделяются друг от друга
выдерживает температуру до 105° C
Жилы одноцветные с цветными кодовыми штрихами с одной стороны
Номинальное напряжение 300 В
Испытательное напряжение 2000 В
самозатухающий и не распространяющий горение согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Технические характеристики/Структура кабеля Тип D (сплошной)

Специальный плоский ленточный кабель с ПВХ
Медный сплошной, луженый 0,5 мм 0
Изоляция жил из ПВХ
Жилы сварены, легко отделяются друг от друга
шаг растра 2,5 мм
(средний отступ проводника)
жилы разного цвета
Номинальное напряжение 500 В
Испытательное напряжение 1500 В

Применение

Кабели используются в качестве соединительных проводов в электронике, управляющей и регулировочной технике, а также в других областях, где требуется быстрое, экономящее пространство соединение.
Кабели отличаются превосходной гибкостью.




вернуться к списку
Арт № Число жил х сечение мм2 Вес кабеля, кг/км
44001 2X0,14 7 Подробнее
44002 3X0,14 11 Подробнее
44003 4X0,14 14 Подробнее
44004 5X0,14 18 Подробнее
44014 4X0,25 21 Подробнее
44015 5X0,25 26 Подробнее
44016 6X0,25 31 Подробнее
44019 10X0,25 52 Подробнее
44020 12X0,25 62 Подробнее
44022 20X0,25 104 Подробнее
44023 4X0,5 38 Подробнее
44049 2X0,5 10 Подробнее
