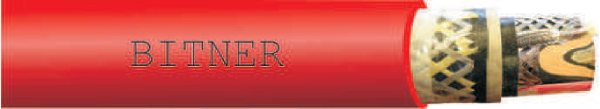

Силовой многожильный экранированный шахтный кабель с изоляцией и оболочкой из резины, двойной экран
Технические данные:
Шахтный электроэнергетический кабель (G) с медными жилами, с изоляцией из теплоустойчивой резины (Gc) и внешней оболочкой из маслоустойчивой нераспространяющей огонь резины (On), с индивидуальными экранами на жилах (ekz), с общим экраном (w), с продольным уплотнением (W)
Рабочая температура: от - 40°С до + 90°С
Рабочее напряжение: 3,6/6 кВ
Тестовое напряжение:
рабочие жилы: 11 кВ АС и 26,4 кВ DC
вспомогательные жилы: 2 кВ АС и 4,8 кВ DC
Минимальный радиус изгиба:
6 x Ø при стационарной укладке
10 x Ø для подвижных устройств
Строение:
Рабочие и защитные жилы: медные луженые многопроволочные (кп. 5) в соответствии с нормой EN 60228.
Защитная жила: соединенные экраны рабочих и вспомогательных жил
Изоляция рабочих и вспомогательных жил: резина EPR с повышенными электрическими параметрами
Цвета жил:
4-жильные: рабочие жилы: синий, натуральный, красный
7-жильные: рабочие жилы: синий, натуральный, красный вспомогательные жилы: синий, натуральный, красный
10-жильные: рабочие жилы: синий, натуральный, красный
вспомогательные жилы: 2 х синий, 2 х натуральный, 2 х красный
Экран на жилах:
Неметаллический экран: полупроводниковая лента и полупроводниковая резина
Металлический экран: оплетка из медной луженой проволоки и пряжи из искусственного материала с покрытием не менее 65%
Тройник-прокладка и вкладыши: полупроводниковая резина
Сердечник:
4-жильные: 3 изолированные и экранированные рабочие жилы и 3 неизолированные жилы, которые являются составляющими защитной жилы и расположены в пазах между рабочими жилами, скрученные вокруг вкладыша-наполнителя
7-жильные: 3 изолированные и экранированные рабочие жилы, скрученные на резиновой прокладке, и группа вспомогательно-защитных жил, расположенных в пазах между рабочими жилами. Группа вспомогательно-защитных жил состоит из резинового вкладыша, вспомогательной жилы в виде оплетки или обмотки из медной луженой проволоки, изоляции вспомогательной жилы и защитной жилы в виде оплетки или обмотки из медной луженой проволоки, намотанной на изоляцию вспомогательной жилы.
10-жильные: 3 изолированные и экранированные рабочие жилы, скрученные на резиновой прокладке, и 3 группы вспомогательных и защитной жил, расположенных в пазах между рабочими жилами. Группа вспомогательно-защитных жил состоит из двух скрученных вместе изолированных вспомогательных жил, наложенной на них оболочкой, обмотки из полупроводниковых лент и защитной жилы в виде оплетки из медной луженой проволоки
Внутренней покрытие: оболочная резина ON5 согласно PN-89/E-29100
Общий экран:
Неметаллический экран: обмотка из полупроводниковой ленты
Металлический экран: оплетка из медной луженой проволоки и пряжи из искусственного материала, с геометрическим сечением медной проволоки не менее 6 мм2
Продольное уплотнение: лента, разбухающая под воздействием воды или влаги, с разбуханием по крайней мере на 5 мм
Внешнее покрытие (оболочка): резина ON4 согласно PN-89/E-29100, негорючая и нераспространяющая горение (согласно EN 60332-1).
Цвет оболочки: красный
| № по кат. | Кол-во и сечение жил [N *мм2] | Общее кол-во жил | Номинальное сечение жил | ||
| рабочих [мм2] | защитных [мм2] | вспомогательных [мм2] | |||
| ВМ0750 | 3x25+16 | 25 | 16 | ||
| ВМ0751 | 3x35+16 | 35 | 16 | ||
| ВМ0752 | 3x50+25 | 4 | 50 | 25 | |
| ВМ0753 | 3x70+25 | 70 | 25 | ||
| ВМ0754 | 3x95+35 | 95 | 35 | ||
| ВМ0755 | 3x120+35 | 120 | 35 | ||
| ВМ0756 | 3x25+16+3x2,5 | 25 | 16 | 2,5 | |
| ВМ0757 | 3x35+16+3x2,5 | 35 | 16 | 2,5 | |
| ВМ0758 | 3x50+25+3x2,5 | 7 | 50 | 25 | 2,5 |
| ВМ0759 | 3x70+25+3x4 | 70 | 25 | 4 | |
| ВМ0760 | 3x95+35+3x4 | 95 | 35 | 4 | |
| ВМ0761 | 3x120+35+3x4 | 120 | 35 | 4 | |
| ВМ0762 | 3x25+16+3x2x2,5 | 25 | 16 | 2,5 | |
| ВМ0763 | 3x35+16+3х2х2,5 | 35 | 16 | 2,5 | |
| ВМ0764 | 3x50+25+3x2x2,5 | 50 | 25 | 2,5 | |
| ВМ0765 | 3x70+25+3x2x4 | 10 | 70 | 25 | 4 |
| ВМ0766 | 3x70+25+3x2x6 | 70 | 25 | 6 | |
| ВМ0767 | 3x95+35+3x2x4 | 95 | 35 | 4 | |
| ВМ0768 | 3x95+35+3x2x6 | 95 | 35 | 6 | |
| ВМ0769 | 3x120+35+3x2x4 | 120 | 35 | 4 | |
| ВМ0770 | 3x120+35+3x2x6 | 120 | 35 | 6 | |
| Сечение рабочей жилы [мм2] | Сопротивление рабочих жил [О/км] | Длительная нагрузка током [А] | Удельная индуктивность [мН/км] | Индуктивное сопротивление [О/км] | Емкость относительно земли [pF/км] | Переменный ток короткого замыкания [А/км] |
| 25 | 0,795 | 146 | 0,366 | 0,115 | 0,30 | 0,99 |
| 35 | 0,565 | 180 | 0,343 | 0,108 | 0,35 | 1,15 |
| 50 | 0,393 | 222 | 0,327 | 0,103 | 0,40 | 1,29 |
| 70 | 0,277 | 275 | 0,310 | 0,097 | 0,46 | 1,49 |
| 95 | 0,210 | 328 | 0,294 | 0,092 | 0,53 | 1,73 |
| 120 | 0,164 | 379 | 0,286 | 0,090 | 0,57 | 1,87 |
