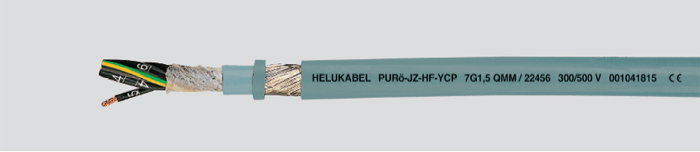

Гибкий кабель управления для цепей передачи энергии, внешняя изоляция из полиуретана, экранированный, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
Специальный полиуретановый кабель в соответствии со стандартами DIN VDE 0245, 0281, 0282Температурный диапазон
при монтажных и эксплуатационных изгибах от – 5°C до + 80°C
при эксплуатации в неподвижном состоянии от – 40°C до + 80°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОмGкм
Минимальный радиус изгиба 10 x Ø кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
голые медные проводники, многопроволочные соответствуют стандартам DIN VDE 0295 раздел 6, столбец 4, BS 6360 раздел 6 или IEC 60228 раздел 6
маслостойкая смесь ПВХ, TI2 согласно DIN VDE 0281 часть 1, с улучшенными характеристиками скольжения
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагомдлины скрутки
Обмотка из нетканого материала
маслостойкая внутренняя оболочка из ПВХ
Экран из медной обмотки, покрытие около 85%
Обмотка из нетканого материала облегчает снятие оболочки
Серая внешняя оболочка изготовлена из специального полиуретана TMPU в соответствии с DIN VDE 0282 часть 10, приложение A
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя не менее 8000 В
Сопротивление изоляции не менее 20 МОмGкм
Минимальный радиус изгиба 10 x Ø кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
голые медные проводники, многопроволочные соответствуют стандартам DIN VDE 0295 раздел 6, столбец 4, BS 6360 раздел 6 или IEC 60228 раздел 6
маслостойкая смесь ПВХ, TI2 согласно DIN VDE 0281 часть 1, с улучшенными характеристиками скольжения
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагомдлины скрутки
Обмотка из нетканого материала
маслостойкая внутренняя оболочка из ПВХ
Экран из медной обмотки, покрытие около 85%
Обмотка из нетканого материала облегчает снятие оболочки
Серая внешняя оболочка изготовлена из специального полиуретана TMPU в соответствии с DIN VDE 0282 часть 10, приложение A
цвет оболочки серый (RAL 7001) или оранжевый (RAL 2003)
матовая внешняя оболочка препятствует адгезии
не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
* EMC = электромагнитная совместимость
Указания Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
вернуться к списку
не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Применение
Высокопрочные управляющие кабели, отличающиеся устойчивостью к истиранию и к сжатию. Благодаря устойчивости к минеральным маслам, в особенности к хладагентам, возможно применение в критических зонах в станкостроении, в инструментальном производстве, при производстве промышленного оборудования, в сталепрокатных цехах. Повышенная гибкость облегчает процедуру прокладки кабеля, повышает надежность системы. Благодаря устойчивости к истиранию и малому радиусу сгиба кабели прекрасно подходят для использования в энергетических цепях. Кабель можно прокладывать вне помещений, он устойчив к ультрафиолетовому излучению, кислороду, озону, гидролизу и микробам. Эти экранированные кабели прекрасно подходят для бесперебойной передачи сигналов в измерительных, управляющих и регулирующих устройствах.* EMC = электромагнитная совместимость
Указания Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
22400 | 2x0,5 | 7,5 | 47 | 90 | Подробнее |
22401 | 3G0,5 | 7,8 | 52 | 81,5 | Подробнее |
22402 | 4G0,5 | 8,2 | 55 | 93,6 | Подробнее |
22403 | 5G0,5 | 9,9 | 65 | 109,3 | Подробнее |
22404 | 7G0,5 | 10 | 84 | 137,1 | Подробнее |
22405 | 8G0,5 | 10,7 | 110 | 195 | Подробнее |
22406 | 10G0,5 | 11,3 | 115 | 230 | Подробнее |
22407 | 12G0,5 | 12,5 | 117 | 210,1 | Подробнее |
22408 | 14G0,5 | 13,2 | 148 | 280 | Подробнее |
22409 | 18G0,5 | 14,5 | 157 | 315,6 | Подробнее |
22410 | 21G0,5 | 14,9 | 183 | 380 | Подробнее |
22411 | 25G0,5 | 16,8 | 227 | 445 | Подробнее |
22412 | 30G0,5 | 18,4 | 275 | 509 | Подробнее |
22413 | 34G0,5 | 18,6 | 305 | 560 | Подробнее |
22414 | 42G0,5 | 20 | 373 | 780 | Подробнее |
22415 | 50G0,5 | 21,7 | 444 | 960 | Подробнее |
22416 | 61G0,5 | 23 | 541 | 1050 | Подробнее |
22417 | 2x0,75 | 8,3 | 53 | 106 | Подробнее |
22418 | 3G0,75 | 8,5 | 62 | 95,4 | Подробнее |
22419 | 4G0,75 | 9,5 | 77 | 115,1 | Подробнее |
22420 | 5G0,75 | 10,8 | 86 | 132,2 | Подробнее |
22421 | 7G0,75 | 11,5 | 107 | 180,8 | Подробнее |
22422 | 8G0,75 | 12 | 134 | 272 | Подробнее |
22423 | 10G0,75 | 13,1 | 148 | 290 | Подробнее |
22424 | 12G0,75 | 14 | 156 | 277,5 | Подробнее |
22425 | 14G0,75 | 15,3 | 214 | 380 | Подробнее |
22426 | 18G0,75 | 17,3 | 235 | 416,8 | Подробнее |
22427 | 21G0,75 | 18,1 | 274 | 485 | Подробнее |
22428 | 25G0,75 | 18,7 | 313 | 559 | Подробнее |
22429 | 30G0,75 | 21,5 | 351 | 630 | Подробнее |
22430 | 34G0,75 | 22,6 | 388 | 720 | Подробнее |
22431 | 42G0,75 | 23,6 | 458 | 780 | Подробнее |
22432 | 50G0,75 | 25,7 | 626 | 954 | Подробнее |
22433 | 61G0,75 | 26,8 | 763 | 1085 | Подробнее |
22434 | 2X1 | 10 | 60 | 107 | Подробнее |
22435 | 3G1 | 10,2 | 70 | 137,7 | Подробнее |
22436 | 4G1 | 11 | 86 | 139,3 | Подробнее |
22437 | 5G1 | 11,8 | 99 | 171,5 | Подробнее |
22438 | 7G1 | 223,8 | Подробнее | ||
22439 | 8G1 | 13,8 | 140 | 270 | Подробнее |
22441 | 12G1 | 15,5 | 186 | 381,7 | Подробнее |
22442 | 14G1 | 16,7 | 250 | 415 | Подробнее |
22443 | 18G1 | 18 | 280 | 497,3 | Подробнее |
22444 | 21G1 | 19,4 | 328 | 525 | Подробнее |
22445 | 25G1 | 21 | 378 | 728,1 | Подробнее |
22446 | 32G1 | 23,1 | 450 | 777 | Подробнее |
22447 | 34G1 | 24 | 478 | 825 | Подробнее |
22448 | 41G1 | 25,4 | 576 | 980 | Подробнее |
22449 | 42G1 | 26,4 | 590 | 998 | Подробнее |
22450 | 50G1 | 27,6 | 702 | 1160 | Подробнее |
22451 | 65G1 | 31 | 913 | 1670 | Подробнее |
22452 | 2X1,5 | 10,5 | 79 | 123,7 | Подробнее |
22453 | 3G1,5 | 10,8 | 94 | 143,1 | Подробнее |
22454 | 4G1,5 | 11,5 | 113 | 182,2 | Подробнее |
22455 | 5G1,5 | 12,5 | 129 | 215,1 | Подробнее |
22456 | 7G1,5 | 13,2 | 170 | 299,1 | Подробнее |
22458 | 10G1,5 | 14,9 | 258 | 461 | Подробнее |
22459 | 12G1,5 | 16,2 | 280 | 469,1 | Подробнее |
22460 | 14G1,5 | 18,1 | 340 | 561 | Подробнее |
22461 | 18G1,5 | 20,3 | 395 | 649,1 | Подробнее |
22462 | 21G1,5 | 21,7 | 461 | 780 | Подробнее |
22463 | 25G1,5 | 23,1 | 533 | 916,4 | Подробнее |
22464 | 30G1,5 | 26,4 | 608 | 1030 | Подробнее |
22465 | 34G1,5 | 27,4 | 702 | 1180 | Подробнее |
22466 | 42G1,5 | 29,5 | 867 | 1458 | Подробнее |
22468 | 61G1,5 | 33,9 | 1233 | 2250 | Подробнее |
22469 | 65G1,5 | 35 | 1315 | 2401 | Подробнее |
22470 | 2x2,5 | 11,8 | 96 | 185 | Подробнее |
22471 | 3G2,5 | 13 | 150 | 212,8 | Подробнее |
22472 | 4G2,5 | 14 | 174 | 271,2 | Подробнее |
22473 | 5G2,5 | 15,1 | 200 | 298,4 | Подробнее |
22474 | 7G2,5 | 16,2 | 240 | 450,5 | Подробнее |
22475 | 12G2,5 | 21 | 410 | 645,6 | Подробнее |
22477 | 18G2,5 | 25,7 | 620 | 1100 | Подробнее |
22478 | 25G2,5 | 31 | 821 | 1512 | Подробнее |
22479 | 2x4 | 13,4 | 135 | 235 | Подробнее |
22480 | 3G4 | 15,8 | 178 | 320,6 | Подробнее |
22481 | 4G4 | 17,3 | 222 | 429,4 | Подробнее |
22482 | 5G4 | 19 | 328 | 487,6 | Подробнее |
22483 | 7G4 | 21 | 360 | 700 | Подробнее |
22484 | 3G6 | 19,5 | 250 | 525 | Подробнее |
22485 | 4G6 | 21 | 305 | 572,3 | Подробнее |
22486 | 5G6 | 23 | 441 | 800 | Подробнее |
22487 | 7G6 | 24 | 505 | 1061,9 | Подробнее |
22489 | 4G10 | 25 | 485 | 940,2 | Подробнее |
22490 | 5G10 | 26,4 | 610 | 1310 | Подробнее |
22491 | 7G10 | 30 | 820 | 1630 | Подробнее |
22492 | 4G16 | 28 | 840 | 1368,8 | Подробнее |
22493 | 5G16 | 31,5 | 1050 | 1810 | Подробнее |
22494 | 7G16 | 34 | 1510 | 2166 | Подробнее |
