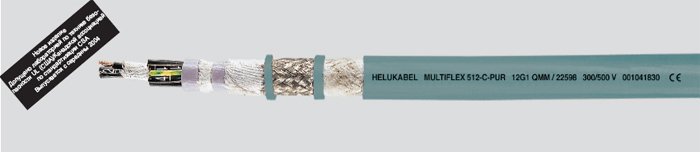

Гибкий кабель управления повышенной устойчивости для цепей передачи энергии, внешняя изоляция из полиуретана, экранированный, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
Специальный кабель для подвижных электроприемников в условиях усиленных механических нагрузок в соответствии с DIN VDE 0282 часть 1 и часть 10Температурный диапазон
при монтажных и эксплуатационных изгибах от – 40°C до + 70°C
при эксплуатации в неподвижном состоянии от – 50°C до + 70°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 100 МОм x км
Минимальный радиус изгиба 10 x Ø кабеля
Испытание на знакопеременный изгиб проведено около 10 млн. циклов знакопеременных изгибов согласно DIN VDE 0472 часть 603 вид испытания H
Устойчивость к излучению до 50 x 106 кДж/кг (до 50 Мрад)
Сопротивление связи макс. 250 Ом/км
Особенности
очень хорошая маслостойкость
обеспечивает долгосрочную эксплуатацию в несколько смен при больших изгибающих нагрузках
Используемые материалы не содержат силикон и кадмий, а также вещества,препятствующие нанесению краски
Специальная изоляция жил, TPE-E
Жилы черные, промаркированы белыми цифрами
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Специальная защитная обмотка каждого плетения
Внутренняя оболочка TPE, без галогенов
Специальная оплетка
Экран из медной обмотки, луженый, покрытие около 85%
Обмотка из специального нетканого материала
Специальная полиуретановая внешняя оболочка TMPU, согласно DIN VDE 0282 часть 10, Приложение A цвет оболочки серый (RAL 7001), поверхность матовая, слабая адгезия
Полиуретановая оболочка трудновоспламеняемая согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Преимущества
высокая устойчивость к механическим нагрузкам
хорошо выдерживает знакопеременные изломы
длительный срок службы благодаря низкому сопротивлению трения переплетенных жил с изоляцией из TPE-E
устойчив к разрывам, трению, ударам, в том числе и при низких температурах.
Управляющие кабели, обладающие повышенной гибкостью, разработаны с учетом последних достижений техники. Жилы покрыты скользкой изоляцией из TPEE, внешняя оболочка изготовлена из устойчивого к надрезам полиуретана с низкой адгезией, обеспечивающего оптимальный срок службы и высокую рентабельность.
* EMC = электромагнитная совместимость
Указание Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
Устойчив к
влиянию погодных условий
озону
ультрафиолетовому излучению
растворителям
кислотам и щелочам
гидравлическим жидкостям
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 100 МОм x км
Минимальный радиус изгиба 10 x Ø кабеля
Испытание на знакопеременный изгиб проведено около 10 млн. циклов знакопеременных изгибов согласно DIN VDE 0472 часть 603 вид испытания H
Устойчивость к излучению до 50 x 106 кДж/кг (до 50 Мрад)
Сопротивление связи макс. 250 Ом/км
Особенности
очень хорошая маслостойкость
обеспечивает долгосрочную эксплуатацию в несколько смен при больших изгибающих нагрузках
Используемые материалы не содержат силикон и кадмий, а также вещества,препятствующие нанесению краски
Структура кабеля
голые медные проводники, многопроволочные, соответствуют стандартам DIN VDE 0295 раздел 6, столбец 4, BS 6360 раздел 6 или IEC 60228 раздел 6Специальная изоляция жил, TPE-E
Жилы черные, промаркированы белыми цифрами
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Специальная защитная обмотка каждого плетения
Внутренняя оболочка TPE, без галогенов
Специальная оплетка
Экран из медной обмотки, луженый, покрытие около 85%
Обмотка из специального нетканого материала
Специальная полиуретановая внешняя оболочка TMPU, согласно DIN VDE 0282 часть 10, Приложение A цвет оболочки серый (RAL 7001), поверхность матовая, слабая адгезия
Полиуретановая оболочка трудновоспламеняемая согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Преимущества
высокая устойчивость к механическим нагрузкам
хорошо выдерживает знакопеременные изломы
длительный срок службы благодаря низкому сопротивлению трения переплетенных жил с изоляцией из TPE-E
устойчив к разрывам, трению, ударам, в том числе и при низких температурах.
Применение
Эти специальные экранированные кабели для энергетических цепей могут применяться также в условиях высокочастотного излучения, нарушающего передачу импульсов, они предназначены для длительного использования в несколько смен в подвижных элементах в станкостроении, в инструментальном производстве, в робототехнике, а также в узлах, находящихся в постоянном движении. Кабели предназначены для использования при свободном движении без растягивающего напряжения и принудительных перемещений, особенно хорошо они зарекомендовали себя в подвижных чеиях.Управляющие кабели, обладающие повышенной гибкостью, разработаны с учетом последних достижений техники. Жилы покрыты скользкой изоляцией из TPEE, внешняя оболочка изготовлена из устойчивого к надрезам полиуретана с низкой адгезией, обеспечивающего оптимальный срок службы и высокую рентабельность.
* EMC = электромагнитная совместимость
Указание Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
Устойчив к
влиянию погодных условий
озону
ультрафиолетовому излучению
растворителям
кислотам и щелочам
гидравлическим жидкостям
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
Специальное изготовление кабеля для особо чистых помещений при заказе указывается дополнительно.
При использовании на цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу.
Арт № | Число жил х сечение мм2 | Вес кабеля, кг/км | Внешний диаметр, мм | Вес меди, кг/км | |
21642 | 3G0,75 | 125,8 | Подробнее | ||
21644 | 5G0,75 | 168,9 | Подробнее | ||
21653 | 3G1 | 153,1 | Подробнее | ||
21668 | 4G1,5 | 200,6 | Подробнее | ||
21689 | 5G4 | 565 | Подробнее | ||
21691 | 4G6 | 628,1 | Подробнее | ||
22571 | 2x0,5 | 90 | 8,3 | 47 | Подробнее |
22572 | 3G0,5 | 104,1 | 8,5 | 52 | Подробнее |
22573 | 4G0,5 | 114,5 | 9 | 55 | Подробнее |
22574 | 5G0,5 | 130,6 | 9,7 | 65 | Подробнее |
22575 | 7G0,5 | 171,5 | 11,1 | 84 | Подробнее |
22576 | 12G0,5 | 226,4 | 12,7 | 117 | Подробнее |
22577 | 18G0,5 | 305 | 14,7 | 157 | Подробнее |
22578 | 20G0,5 | 350 | 15,4 | 167 | Подробнее |
22579 | 25G0,5 | 442,8 | 17 | 227 | Подробнее |
22580 | 30G0,5 | 510 | 17,9 | 273 | Подробнее |
22581 | 36G0,5 | 580 | 19,2 | 306 | Подробнее |
22582 | 2X0,75 | 108,8 | 8,8 | 53 | Подробнее |
22583 | 3G0,75 | 126,2 | 9,3 | 62 | Подробнее |
22584 | 4G0,75 | 140,4 | 9,7 | 77 | Подробнее |
22585 | 5G0,75 | 165,7 | 10,5 | 86 | Подробнее |
22586 | 7G0,75 | 209,8 | 11,9 | 106 | Подробнее |
22587 | 12G0,75 | 299 | 14,2 | 156 | Подробнее |
22588 | 18G0,75 | 394,1 | 16,3 | 233 | Подробнее |
22589 | 20G0,75 | 450 | 16,9 | 249 | Подробнее |
22590 | 25G0,75 | 584,2 | 19,2 | 313 | Подробнее |
22591 | 30G0,75 | 630 | 19,7 | 351 | Подробнее |
22592 | 36G0,75 | 745 | 21,2 | 400 | Подробнее |
22593 | 2X1 | 131,1 | 9,7 | 60 | Подробнее |
22594 | 3G1 | 144,8 | 10 | 70 | Подробнее |
22595 | 4G1 | 180,3 | 10,8 | 86 | Подробнее |
22596 | 5G1 | 201,5 | 11,7 | 99 | Подробнее |
22597 | 7G1 | 260,1 | 13,4 | 124 | Подробнее |
22598 | 12G1 | 388,4 | 16 | 186 | Подробнее |
22599 | 18G1 | 542,3 | 18,5 | 279 | Подробнее |
22600 | 20G1 | 568 | 19,4 | 322 | Подробнее |
22601 | 25G1 | 741,6 | 21,7 | 377 | Подробнее |
22602 | 30G1 | 774 | 22,5 | 429 | Подробнее |
22603 | 36G1 | 969,4 | 24,3 | 516 | Подробнее |
22604 | 2x1,5 | 145 | 10,2 | 79 | Подробнее |
22605 | 3G1,5 | 175 | 11 | 94 | Подробнее |
22606 | 4G1,5 | 196,6 | 11,6 | 113 | Подробнее |
22607 | 5G1,5 | 237 | 12,6 | 129 | Подробнее |
22608 | 7G1,5 | 307,5 | Подробнее | ||
22609 | 12G1,5 | 528,3 | 17,4 | 279 | Подробнее |
22610 | 18G1,5 | 637,8 | 19,9 | 393 | Подробнее |
22611 | 25G1,5 | 967,5 | 23,7 | 533 | Подробнее |
22612 | 30G1,5 | 1025 | 24,5 | 607 | Подробнее |
22613 | 36G1,5 | 1199,2 | 26,4 | 702 | Подробнее |
22614 | 2x2,5 | 198 | 11,9 | 104 | Подробнее |
22615 | 3G2,5 | 273,8 | 12,6 | 129 | Подробнее |
22616 | 4G2,5 | 283,5 | 13,6 | 164 | Подробнее |
22617 | 5G2,5 | 377,3 | 14,7 | 190 | Подробнее |
22618 | 7G2,5 | 500,5 | 17,4 | 274 | Подробнее |
22619 | 12G2,5 | 719,2 | 20,9 | 426 | Подробнее |
22620 | 18G2,5 | 1127 | 24,2 | 607 | Подробнее |
22621 | 20G2,5 | 1210 | 25,6 | 661 | Подробнее |
22622 | 25G2,5 | 1530 | 29,1 | 796 | Подробнее |
22623 | 4G4 | 475,7 | 16,5 | 222 | Подробнее |
22624 | 5G4 | 588,6 | 18,1 | 328 | Подробнее |
22625 | 7G4 | 678 | 20 | 360 | Подробнее |
22626 | 4G6 | 611,8 | 18,1 | 305 | Подробнее |
22627 | 5G6 | 693 | 19,6 | 441 | Подробнее |
22628 | 7G6 | 990,7 | 23,2 | 505 | Подробнее |
22629 | 4G10 | 887,2 | 22,5 | 485 | Подробнее |
22630 | 5G10 | 1096 | 24,7 | 610 | Подробнее |
22631 | 7G10 | 1530 | 29,3 | 820 | Подробнее |
22632 | 4G16 | 1290 | 25,7 | 840 | Подробнее |
22633 | 5G16 | 1759 | 28,2 | 1050 | Подробнее |
22634 | 7G16 | 2087 | 33,6 | 1510 | Подробнее |
22884 | 41G1 | 1032 | 26,1 | 610 | Подробнее |
22886 | 65G1 | 1660 | 32,2 | 852 | Подробнее |
22887 | 42G1,5 | 1441 | 28,4 | 829 | Подробнее |
22889 | 61G1,5 | 2025 | 34,2 | 1190 | Подробнее |
