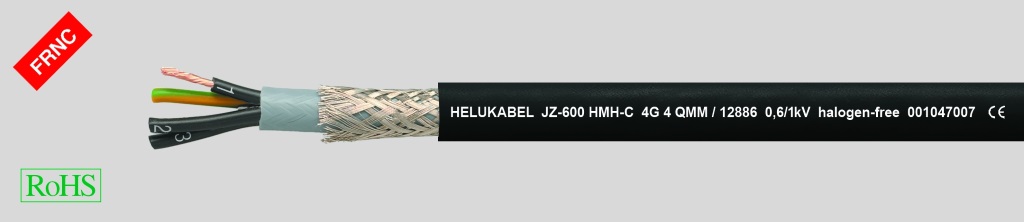

Гибкий кабель управления, без галогенов, экранированный, с цифровой маркировкой жил, 0,6/1 кВ
Технические характеристики:
не содержащий галогенов, гибкий управляющий кабель в соответствии с E DIN VDE 0281 Часть 14 и DIN VDE 0281 Часть 13
Диапазон температур
в незакрепленном состоянии от - 5°С до + 70°C
в закрепленном состоянии - 40°С до + 70°С
Номинальное напряжение Uo/U 0,6/1 кВ
Испытательное напряжение 4000 В
Минимальный радиус изгиба для длительных изгибов ок. 15 x Ø кабеля
Сопротивление связи макс. 250 Ом/км
Устойчивость к излучению до 100x106 кДж/кг (до 100 Мрад)
Структура кабеля
Неизолированные медные жилы с микропроводами согласно DIN VDE 0295 класс 5, BS 6360 кл. 5 или IEC 60228 кл. 5
не содержащая галогенов изоляция жил из полимера TI6, в соответствии с E DIN VDE 0281 часть 14
жилы черные, маркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Внутренняя оболочка
Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
не содержащая галогенов изоляция из полимера TM7 в соответствии с E DIN VDE 0281 Часть 14
Черная оболочка (RAL 9005)
с маркировкой метража с 2009 г.
Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Особенности
1) В случаях нестандартного использования кабелей рекомендуется обратиться за консультацией к специалистам.
Испытание на пожаростойкость согласно VDE 0482 Часть 266-2, BS 4066 Часть 3/ DIN EN 50266-2/ IEC 60332-3 (соответствует DIN VDE 0472 часть 804 Вид испытания С)
обладает свойством самопогашения согласно VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472 Часть 804 Вид испытания B)
Коррозионные свойства горючих газов согласно VDE 0482 Часть 267/ DIN EN 50267-2-2/ IEC 60754-2 (соответствует DIN VDE 0472 часть 813)
Отсутствие галогенов согласно VDE 0482 Часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
Плотность дыма согласно VDE 0482 Часть 1034-1+2 / IEC 61034-1+2 / DIN EN 610341+2 / BS 7622 Часть 1+2 (соответствует DIN VDE 0472 Часть 816)
Примечание
G = с защитной жилой жёлто-зелёного цвета;
x = без защитной жилы (OZ).
Неэкранированный аналог: JZ-600 HMH
Применение
Не содержащие галогенов управляющие кабели со свойством самопогашения предназначены для использования в качестве измерительных, контрольных и управляющих кабелей в станках, на конвейерах и монтажных лентах, на производственных линиях, при производстве промышленного оборудования, в кондиционерах, в сталепрокатном производстве. Для фиксированной проводки или для гибкого подключения при среднем механическом напряжении с соответствующим свободным движением без растягивающего напряжения и принудительных перемещений. Кабели предназначены для использования в сухих помещениях и помещениях со средней и высокой степенью влажности, а также на открытом воздухе (в фиксированном положении) для прокладки под, в и по штукатурке, а также в каменной кладке и в бетоне, исключая прямую прокладку в насыпной, вибро- и трамбованный бетон. Высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов. EMV = Электромагнитная совместимость.
Для улучшения электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.
Арт № | Число жил х сечение мм2 | Вес кабеля, кг/км | |
12866 | 5G1 | 239 | Подробнее |
12871 | 3G1.5 | 210,7 | Подробнее |
12872 | 4G1.5 | 260,8 | Подробнее |
12873 | 5G1.5 | 289 | Подробнее |
12878 | 3G2.5 | 298 | Подробнее |
12879 | 4G2.5 | 336,5 | Подробнее |
12880 | 5G2.5 | 410,4 | Подробнее |
12885 | 3G4 | 391 | Подробнее |
12886 | 4G4 | 517,6 | Подробнее |
12889 | 4G6 | 694,6 | Подробнее |
12892 | 4G10 | 1025,2 | Подробнее |
12894 | 4G16 | 1285,4 | Подробнее |
