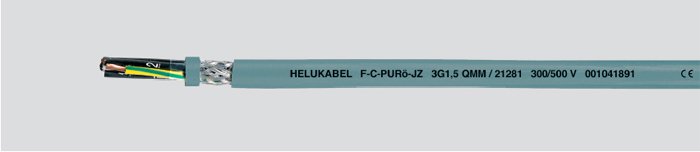

Гибкий кабель управления, маслостойкий, внешняя изоляция из полиуретана, экранированный, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
Специальный полиуретановый кабель в соответствии со стандартами E DIN VDE 0245 часть 201 до 1,5 мм2, согласно E DIN VDE 0245 часть 102 от 2,5 мм2Температурный диапазон
при монтажных и эксплуатационных изгибах от – 5°C до + 80°C
при эксплуатации в неподвижном состоянии от – 40°C до + 80°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 3000 В
Напряжение пробоя не менее 6000 В
Минимальный радиус изгиба 10 x Ø кабеля
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Сопротивление связи макс. 250 Ом/км
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
Структура кабеля
голые медные проводники, многопроволочные соответствуют стандартам DIN VDE 0295 раздел 5, BS 6360 раздел 5 или IEC 60228 раздел 5маслостойкая смесь ПВХ, TI2 согласно DIN VDE 0281 часть 1, с улучшенными характеристиками скольжения
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Разделительная фольга
Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
Обмотка из нетканого материала облегчает снятие оболочки
Внешняя оболочка из специального полиуретана TMPU согласно DIN VDE 0282 часть 10, приложение A, цвет оболочки серый (RAL 7001)
возможен также другой цвет внешней оболочки
Применение
Высокопрочные кабели управления, отличающиеся устойчивостью к истиранию и сжатию. Благодаря устойчивости к минеральным маслам, в особенности к хладагентам, возможно применение в критических зонах в станкостроении, в инструментальном производстве, при производстве промышленного оборудования, в сталепрокатных цехах. Повышенная гибкость облегчает процедуру прокладки кабеля, повышает надежность системы. Кабели предназначены для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, а также на открытом воздухе. Устойчивы к ультрафиолетовому излучению, кислотам, озону, гидролизу и микробам. Толстый экран обеспечивает отсутствие помех при передаче сигналов и импульсов. Управляющий кабель прекрасно защищен от помех и идеально подходит для перечисленных выше областей применения.* EMC = электромагнитная совместимость
Указание Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
Можно запросить другие размеры.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
21200 | 2X0,5 | 5,3 | 29 | 44,5 | Подробнее |
21201 | 3G0,5 | 5,6 | 38 | 56,9 | Подробнее |
21202 | 4G0,5 | 6,2 | 46 | 64,1 | Подробнее |
21203 | 5G0,5 | 6,5 | 51 | 73,3 | Подробнее |
21205 | 7G0,5 | 7,5 | 68 | 98,7 | Подробнее |
21207 | 10G0,5 | 9 | 93 | 133 | Подробнее |
21208 | 12G0,5 | 9,2 | 118 | 147 | Подробнее |
21209 | 14G0,5 | 9,9 | 122 | 190 | Подробнее |
21211 | 18G0,5 | 10,9 | 155 | 210 | Подробнее |
21213 | 21G0,5 | 12,1 | 190 | 252 | Подробнее |
21217 | 30G0,5 | 13,7 | 298 | 362 | Подробнее |
21220 | 36G0,5 | 15 | 320 | 447 | Подробнее |
21221 | 40G0,5 | 16,2 | 344 | 475 | Подробнее |
21224 | 50G0,5 | 17,8 | 408 | 572 | Подробнее |
21227 | 2X0,75 | 5,8 | 38 | 51,2 | Подробнее |
21228 | 3G0,75 | 6,1 | 50 | 65,8 | Подробнее |
21229 | 4G0,75 | 6,5 | 58 | 73,9 | Подробнее |
21230 | 5G0,75 | 7,1 | 70 | 92,5 | Подробнее |
21232 | 7G0,75 | 8,3 | 96 | 123 | Подробнее |
21234 | 10G0,75 | 10,1 | 141 | 171,9 | Подробнее |
21235 | 12G0,75 | 10,3 | 151 | 182,6 | Подробнее |
21236 | 14G0,75 | 10,7 | 167 | 210,8 | Подробнее |
21238 | 18G0,75 | 12,1 | 207 | 265,8 | Подробнее |
21240 | 21G0,75 | 13,4 | 246 | 376 | Подробнее |
21242 | 25G0,75 | 14,9 | 278 | 411,8 | Подробнее |
21245 | 32G0,75 | 16 | 330 | 485 | Подробнее |
21249 | 41G0,75 | 17,9 | 395 | 611 | Подробнее |
21251 | 50G0,75 | 19,7 | 480 | 775 | Подробнее |
21253 | 2X1 | 6,1 | 46 | 57,2 | Подробнее |
21254 | 3G1 | 6,3 | 56 | 78,7 | Подробнее |
21255 | 4G1 | 6,9 | 70 | 87,1 | Подробнее |
21256 | 5G1 | 7,5 | 89 | 106,3 | Подробнее |
21257 | 6G1 | 8,3 | 105 | 145 | Подробнее |
21258 | 7G1 | 8,9 | 111 | 143,7 | Подробнее |
21259 | 8G1 | 9,6 | 130 | 198 | Подробнее |
21261 | 10G1 | 10,7 | 143 | 230 | Подробнее |
21262 | 12G1 | 10,9 | 172 | 217 | Подробнее |
21263 | 14G1 | 11,6 | 199 | 302 | Подробнее |
21264 | 16G1 | 12,2 | 218 | 345 | Подробнее |
21265 | 18G1 | 13 | 248 | 315,9 | Подробнее |
21267 | 21G1 | 13,6 | 278 | 480 | Подробнее |
21268 | 25G1 | 15,9 | 343 | 468,4 | Подробнее |
21273 | 34G1 | 17,9 | 452 | 625,6 | Подробнее |
21276 | 41G1 | 19,3 | 510 | 855 | Подробнее |
21278 | 50G1 | 21,2 | 630 | 1027 | Подробнее |
21280 | 2X1,5 | 6,6 | 63 | 80,8 | Подробнее |
21281 | 3G1,5 | 6,9 | 76 | 95,8 | Подробнее |
21282 | 4G1,5 | 7,5 | 98 | 121,2 | Подробнее |
21283 | 5G1,5 | 8,4 | 116 | 145,4 | Подробнее |
21285 | 7G1,5 | 10 | 152 | 197,3 | Подробнее |
21286 | 8G1,5 | 10,7 | 172 | 245 | Подробнее |
21287 | 10G1,5 | 11,8 | 193 | 313 | Подробнее |
21288 | 12G1,5 | 12,1 | 222 | 287,1 | Подробнее |
21290 | 14G1,5 | 12,9 | 272 | 384 | Подробнее |
21291 | 16G1,5 | 13,6 | 285 | 425 | Подробнее |
21292 | 18G1,5 | 14,6 | 368 | 484,4 | Подробнее |
21295 | 21G1,5 | 16,2 | 424 | 563 | Подробнее |
21296 | 25G1,5 | 17,9 | 505 | 655,4 | Подробнее |
21297 | 34G1,5 | 20 | 650 | 870 | Подробнее |
21298 | 42G1,5 | 21,8 | 770 | 1040 | Подробнее |
21299 | 50G1,5 | 23,6 | 976 | 1292 | Подробнее |
21300 | 2x2,5 | 8,2 | 96 | 131 | Подробнее |
21301 | 3G2,5 | 8,6 | 147 | 148 | Подробнее |
21302 | 4G2,5 | 9,6 | 175 | 192 | Подробнее |
21303 | 5G2,5 | 10,6 | 203 | 241,7 | Подробнее |
21304 | 7G2,5 | 12,6 | 235 | 345 | Подробнее |
21305 | 10G2,5 | 15,1 | 335 | 462 | Подробнее |
21306 | 12G2,5 | 15,5 | 445 | 570 | Подробнее |
21313 | 2x4 | 10 | 136 | 187 | Подробнее |
21314 | 3G4 | 10,5 | 178 | 243 | Подробнее |
21315 | 4G4 | 11,7 | 242 | 268,1 | Подробнее |
21316 | 5G4 | 13,3 | 329 | 386 | Подробнее |
21317 | 7G4 | 14,5 | 357 | 498 | Подробнее |
21319 | 3G6 | 12,2 | 241 | 333 | Подробнее |
21320 | 4G6 | 13,6 | 338 | 370,6 | Подробнее |
21321 | 5G6 | 15,2 | 442 | 484,1 | Подробнее |
21322 | 7G6 | 15,4 | 505 | 673 | Подробнее |
