Гибкий кабель управления, без галогенов, устойчивый к микробам, экранированный, с цифровой маркировкой жил, 300/500 В
Технические характеристики:
экранированный, устойчивый к микробам, не содержащий галогена специальный управляющий кабель, соответствующий стандартам DIN VDE 0281 часть 13 и E DIN VDE 0245Температурный диапазон
при монтажных и эксплуатационных изгибах от – 30°C до + 90°C
при эксплуатации в неподвижном состоянии от – 40°C до +100°C
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба при монтажных и эксплуатационных изгибах 7,5 x Ø кабеля
Сопротивление связи макс. 250 Ом/км
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
полимерная изоляция жил из специального термопласта
черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Внешняя оболочка из специального термопластового полимера
Экран из медной проволоки, луженый, покрытие около 85%
Обмотка из нетканого материала облегчает снятие оболочки
Внешняя оболочка из специального термопластового полимера
Цвет оболочки - черный (RAL 9005)
устойчив к микробам
слабая адгезия
* EMC = электромагнитная совместимость
Указание Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
вернуться к списку
Испытательное напряжение 3000 В
Сопротивление изоляции не менее 20 МОм x км
Минимальный радиус изгиба при монтажных и эксплуатационных изгибах 7,5 x Ø кабеля
Сопротивление связи макс. 250 Ом/км
Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

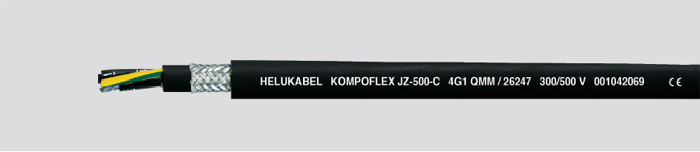

Структура кабеля
медные луженые проводники, многопроволочный соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5полимерная изоляция жил из специального термопласта
черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
Защитный провод зелено-желтый снаружи, не менее 3 жил
Жилы скручены по длине с оптимальным шагом длины скрутки
Внешняя оболочка из специального термопластового полимера
Экран из медной проволоки, луженый, покрытие около 85%
Обмотка из нетканого материала облегчает снятие оболочки
Внешняя оболочка из специального термопластового полимера
Цвет оболочки - черный (RAL 9005)
устойчив к микробам
слабая адгезия
* EMC = электромагнитная совместимость
Указание Для оптимизации электромагнитных свойств рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
Применение
Управляющие кабели HELUKABEL KOMPOFLEX JZ-500-С отличаются устойчивостью к микробам. Кабели предназначены для использования в установках для переработки мусора, в компостных установках, очистных сооружениях, на животноводческих фермах и в теплицах. Внутренняя оболочка повышает устойчивость кабеля к механическим нагрузкам. Кабели предназначены для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, а также на открытом воздухе. Повышенная гибкость облегчает процедуру прокладки кабеля, повышает надежность системы. Кабели устойчивы к ультрафиолетовым лучам, кислороду, озону, микробам, фтористоводородной и соляной кислоте, а также к разбавленной серной кислоте. экранированные кабели прекрасно подходят для бесперебойной передачи сигналов в измерительных, управляющих и регулирующих устройствах.G = с желто-зеленой жилой
X =без желто-зеленой жилы (OZ)
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
26217 | 2x0,5 | 6,9 | 33 | 68 | Подробнее |
26218 | 3G0,5 | 7,2 | 39 | 84 | Подробнее |
26219 | 4G0,5 | 7,8 | 46 | 95 | Подробнее |
26220 | 5G0,5 | 8,3 | 52 | 107 | Подробнее |
26221 | 7G0,5 | 9,5 | 69 | 135 | Подробнее |
26222 | 12G0,5 | 11,3 | 118 | 195 | Подробнее |
26223 | 18G0,5 | 13,1 | 155 | 278 | Подробнее |
26224 | 20G0,5 | 13,8 | 171 | 310 | Подробнее |
26225 | 25G0,5 | 15,7 | 251 | 406 | Подробнее |
26226 | 30G0,5 | 16 | 298 | 520 | Подробнее |
26227 | 34G0,5 | 17,4 | 320 | 571 | Подробнее |
26228 | 42G0,5 | 18,9 | 369 | 651 | Подробнее |
26229 | 50G0,5 | 20,9 | 470 | 760 | Подробнее |
26230 | 61G0,5 | 22,9 | 530 | 911 | Подробнее |
26231 | 2x0,75 | 7,6 | 41 | 88 | Подробнее |
26232 | 3G0,75 | 7,8 | 48 | 98 | Подробнее |
26233 | 4G0,75 | 8,3 | 55 | 112 | Подробнее |
26234 | 5G0,75 | 9,1 | 67 | 123,4 | Подробнее |
26235 | 7G0,75 | 10,4 | 85 | 161,7 | Подробнее |
26236 | 12G0,75 | 12,5 | 135 | 294 | Подробнее |
26237 | 18G0,75 | 14,3 | 190 | 324,9 | Подробнее |
26238 | 20G0,75 | 15,2 | 221 | 404 | Подробнее |
26239 | 25G0,75 | 17,6 | 275 | 510 | Подробнее |
26240 | 30G0,75 | 18,1 | 310 | 561 | Подробнее |
26241 | 34G0,75 | 19,5 | 340 | 670 | Подробнее |
26242 | 42G0,75 | 20,9 | 397 | 960 | Подробнее |
26243 | 50G0,75 | 23,2 | 582 | 1104 | Подробнее |
26244 | 61G0,75 | 25 | 679 | 1270 | Подробнее |
26245 | 2x1 | 7,9 | 48 | 98 | Подробнее |
26246 | 3G1 | 8,2 | 59 | 102 | Подробнее |
26247 | 4G1 | 8,9 | 70 | 145 | Подробнее |
26248 | 5G1 | 9,5 | 84 | 171 | Подробнее |
26249 | 7G1 | 11 | 106 | 210 | Подробнее |
26250 | 12G1 | 13,1 | 174 | 330 | Подробнее |
26251 | 18G1 | 15,4 | 240 | 488 | Подробнее |
26252 | 20G1 | 16 | 294 | 545 | Подробнее |
26253 | 25G1 | 18,3 | 332 | 690 | Подробнее |
26254 | 30G1 | 18,8 | 390 | 770 | Подробнее |
26255 | 34G1 | 20,3 | 420 | 811 | Подробнее |
26256 | 42G1 | 21,8 | 588 | 996 | Подробнее |
26257 | 50G1 | 24 | 728 | 1320 | Подробнее |
26258 | 61G1 | 26,2 | 883 | 1480 | Подробнее |
26259 | 2X1,5 | 8,4 | 69 | 104 | Подробнее |
26260 | 3G1,5 | 9 | 75 | 127,1 | Подробнее |
26261 | 4G1,5 | 9,6 | 90 | 150,1 | Подробнее |
26262 | 5G1,5 | 10,5 | 108 | 180,1 | Подробнее |
26263 | 7G1,5 | 12,1 | 157 | 305 | Подробнее |
26264 | 12G1,5 | 14,9 | 240 | 372,6 | Подробнее |
26265 | 18G1,5 | 17,1 | 355 | 642 | Подробнее |
26266 | 20G1,5 | 18 | 382 | 718 | Подробнее |
26267 | 25G1,5 | 20,7 | 448 | 729,9 | Подробнее |
26268 | 30G1,5 | 21,1 | 614 | 961 | Подробнее |
26269 | 34G1,5 | 22,7 | 754 | 1060 | Подробнее |
26270 | 42G1,5 | 24,4 | 821 | 1300 | Подробнее |
26271 | 50G1,5 | 26,8 | 1033 | 1677 | Подробнее |
26272 | 61G1,5 | 29,6 | 1238 | 1971 | Подробнее |
26273 | 2x2,5 | 10 | 89 | 180 | Подробнее |
26274 | 3G2,5 | 10,7 | 104 | 215 | Подробнее |
26275 | 4G2,5 | 11,4 | 134 | 216,7 | Подробнее |
26276 | 5G2,5 | 12,5 | 175 | 349 | Подробнее |
26277 | 7G2,5 | 15 | 225 | 404 | Подробнее |
26278 | 12G2,5 | 18 | 375 | 710 | Подробнее |
26279 | 18G2,5 | 21,2 | 522 | 891 | Подробнее |
26280 | 25G2,5 | 25,5 | 897 | 1104 | Подробнее |
26281 | 2x4 | 11,6 | 134 | 300 | Подробнее |
26282 | 3G4 | 12,3 | 178 | 340 | Подробнее |
26283 | 4G4 | 13,4 | 220 | 408 | Подробнее |
26284 | 5G4 | 14,8 | 327 | 504 | Подробнее |
26285 | 7G4 | 16,2 | 354 | 640 | Подробнее |
26286 | 12G4 | 21,8 | 661 | 894 | Подробнее |
26287 | 2x6 | 13,5 | 215 | 391 | Подробнее |
26288 | 3G6 | 14,2 | 241 | 453 | Подробнее |
26289 | 4G6 | 15,6 | 306 | 560 | Подробнее |
26290 | 5G6 | 17 | 437 | 680 | Подробнее |
26291 | 7G6 | 18,7 | 497 | 891 | Подробнее |
26292 | 3G10 | 17,8 | 370 | 730 | Подробнее |
26293 | 4G10 | 19,7 | 474 | 1004 | Подробнее |
26294 | 5G10 | 21,6 | 596 | 1170 | Подробнее |
26295 | 7G10 | 24 | 804 | 1405 | Подробнее |
26296 | 3G16 | 20,7 | 521 | 894 | Подробнее |
26297 | 4G16 | 22,6 | 987 | 1311 | Подробнее |
26298 | 5G16 | 25,2 | 1320 | 1550 | Подробнее |
26299 | 7G16 | 27,6 | 1575 | 1820 | Подробнее |
26300 | 3G25 | 26 | 1190 | 1430 | Подробнее |
26301 | 4G25 | 28,9 | 1312 | 1894 | Подробнее |
26302 | 5G25 | 31,8 | 1840 | 2272 | Подробнее |
26303 | 4G35 | 33,4 | 1590 | 2310 | Подробнее |
26304 | 5G35 | 37,2 | 1970 | 2740 | Подробнее |
26305 | 4G50 | 38,2 | 2118 | 3270 | Подробнее |
26306 | 5G50 | 43 | 2710 | 4080 | Подробнее |
