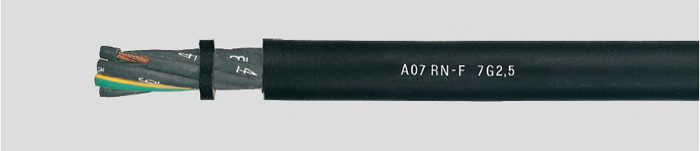

Шланговый провод с резиновой изоляцией, внешняя оболочка из неопрена, с цветовой маркировкой жил, 450/750 В
Технические характеристики:
Шланговый провод A07 RNF соответствует стандартам DIN VDE 0282 часть 4Температурный диапазон от – 30°C до + 60°C
допустимая производственная температура на кабеле + 60°C
Номинальное напряжение Uo/U 450/750 В
максимально допустимое рабочее напряжение для установок,
работающих на трехфазном и однофазном переменном токе Uo/U 476/825 В
установки на постоянном токе Uo/U 619/1238 В
Испытательное напряжение 2500 В
Длительная растягивающая нагрузка макс. 15 Н/мм2 с учетом общего сечения меди
Минимальный радиус изгиба фиксированная проводка 4 x диаметра кабеля с направляющим роликом 7,5 x диаметром кабеля при намотке на барабаны 5–7 x диаметр кабеля
Характеристики при внешнем воздействии
Воспламеняемость в соответствии с DIN VDE 0482 часть 26521/EN 5026521/IEC 603321 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Озоностойкость изолирующей оболочки соответствует DIN VDE 0472 часть 805, вид испытания A или часть 805 A1, вид испытания C
Резиновая изоляция жил EI4 соответствует DIN VDE 0282 часть 1
Толщина изолирующей стенки соответствует DIN VDE 0282 часть 4
Маркировка жил соответствует DIN VDE 0293
Цвет жил, начиная с 6 жил, зелено-желтый, остальные жилы черные с цифровой маркировкой
Жилы скручены по длине с оптимальным шагом скрутки
Резиновая внешняя оболочка EM 2 соответствует DIN VDE 0282 часть 1 (НЕОПРЕН®2))
Толщина стенки оболочки соответствует DIN VDE 0282 часть 4, цвет оболочки черный
Указание
Маркировка изоляции для одножильного кабеля с изоляционной оболочкой черная. При использовании в качестве защитного провода концы помечаются зелено-желтым цветом, в качестве среднего провода голубым.
Тяжелые шланговые провода предназначены для использования при средних механических напряжениях в сухих помещениях, в помещениях со средней и высокой степенью влажности, а также на открытом воздухе и на сельскохозяйственных предприятиях. Они применяются на промышленных предприятиях в различных приборах, таких как большие варочные котлы, отопительные панели, переносные световые приборы, электроинструменты сверлильные станки, ручные циркулярные пилы, электроинструменты для дома, а также в переносных двигателях и механизмах на стройках. Помимо этого кабели предназначены для фиксированной проводки, идущей по штукатурке, во временных сооружениях и жилых бараках. Кабели можно прокладывать непосредственно по деталям подъемных механизмов и машин. Кабели могут использоваться в защищенной, фиксированной проводке в трубах или приборах, а также в качестве пусковых соединительных линий двигателей при номинальном напряжении до 1000 В, с переменным или постоянным напряжением до 750 В относительно земли. При использовании на рельсовом транспорте постоянное эксплуатационное напряжение может достигать 900 В относительно земли. Кабели можно использовать на взрывоопасных участках в соответствии с DIN VDE 0165.
Устойчивы к озону
атмосферным воздействиям
G = с желто-зеленой жилой
X =без желто-зеленой жилы
1) Структура: стержень и расположенные на нем 7 жил. A07 RN-F = Признанный национальный стандарт шланговых проводов, номинальное напряжение 750 В, многопроволочный.
* Время от времени мы выполняем подобные заказы для самых разных клиентов
2) Зарегистрированный торговый знак фирмы DuPont de Nemours
Длительная растягивающая нагрузка макс. 15 Н/мм2 с учетом общего сечения меди
Минимальный радиус изгиба фиксированная проводка 4 x диаметра кабеля с направляющим роликом 7,5 x диаметром кабеля при намотке на барабаны 5–7 x диаметр кабеля
Характеристики при внешнем воздействии
Воспламеняемость в соответствии с DIN VDE 0482 часть 26521/EN 5026521/IEC 603321 (соответствует DIN VDE 0472 часть 804 вид испытания B)
Озоностойкость изолирующей оболочки соответствует DIN VDE 0472 часть 805, вид испытания A или часть 805 A1, вид испытания C
Структура кабеля
голые медные или луженые проводники, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5Резиновая изоляция жил EI4 соответствует DIN VDE 0282 часть 1
Толщина изолирующей стенки соответствует DIN VDE 0282 часть 4
Маркировка жил соответствует DIN VDE 0293
Цвет жил, начиная с 6 жил, зелено-желтый, остальные жилы черные с цифровой маркировкой
Жилы скручены по длине с оптимальным шагом скрутки
Резиновая внешняя оболочка EM 2 соответствует DIN VDE 0282 часть 1 (НЕОПРЕН®2))
Толщина стенки оболочки соответствует DIN VDE 0282 часть 4, цвет оболочки черный
Указание
Маркировка изоляции для одножильного кабеля с изоляционной оболочкой черная. При использовании в качестве защитного провода концы помечаются зелено-желтым цветом, в качестве среднего провода голубым.
Применение
Устойчивы к озону
атмосферным воздействиям
G = с желто-зеленой жилой
X =без желто-зеленой жилы
1) Структура: стержень и расположенные на нем 7 жил. A07 RN-F = Признанный национальный стандарт шланговых проводов, номинальное напряжение 750 В, многопроволочный.
* Время от времени мы выполняем подобные заказы для самых разных клиентов
2) Зарегистрированный торговый знак фирмы DuPont de Nemours
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
37069 | 7G1,5 | 14,01)- 17,5 | 101 | 370 | Подробнее |
37070 | 7G2,5 | 16,51)- 20,0 | 168 | 500 | Подробнее |
37071 | 12G1,5 | 17,6-22,4 | 173 | 520 | Подробнее |
37072 | 12G2,5 | 20,6-26,2 | 288 | 720 | Подробнее |
37073 | 19G2,5 | 25,0-29,5 | 456 | 1100 | Подробнее |
37074 | 24G2,5 | 28,8-36,4 | 576 | 1350 | Подробнее |
37075 | 27G1,5 | 25,5-31,5 | 385 | 1100 | Подробнее |
37076 | 27G2,5 | 30,0-37,0 | 640 | 1521 | Подробнее |
37077 | 37G2,5 | 34,0-37,5 | 720 | 1940 | Подробнее |
37078 | 19G1,5 | 21,5-25,5 | 274 | 800 | Подробнее |
37080 | 3X1,5 | 9,2-11,9 | 43 | 165 | Подробнее |
37081 | 3x2,5 | 10,9-14,0 | 72 | 235 | Подробнее |
37082 | 3x4* | 12,7-16,2 | 115 | 320 | Подробнее |
37083 | 3x6* | 14,1-18,0 | 173 | 495 | Подробнее |
37084 | 3x10* | 19,1-24,2 | 288 | 880 | Подробнее |
37085 | 3x16* | 21,8-27,6 | 461 | 1095 | Подробнее |
37086 | 3x25* | 26,1-33,0 | 720 | 1450 | Подробнее |
37087 | 3x35* | 29,3-37,1 | 1008 | 1900 | Подробнее |
37088 | 3x50* | 34,1-42,9 | 1440 | 2600 | Подробнее |
37089 | 4x10 | 20,9-26,5 | 384 | 1065 | Подробнее |
37090 | 4x25 | 28,9-36,6 | 960 | 1995 | Подробнее |
