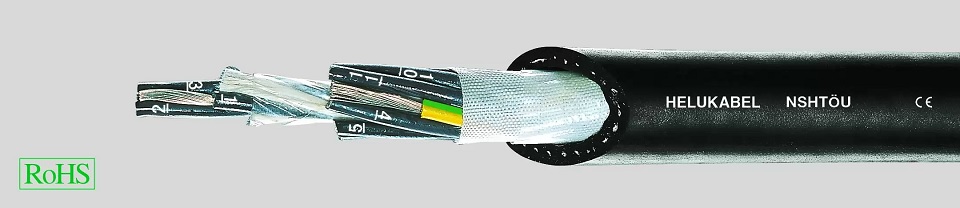

Специальный кабель для подъемных кранов, для трейлерного применения, неопреновая внешняя оболочка, 0,6/1 кВ
Технические характеристики
Специальный крановый, барабанный кабель в соответствии с DIN VDE 0250 часть 814
Температурный диапазон:
подвижно от -35 °C до +70 °C
стационарно от -40 °C до +70 °C
Макс. температура проводника:
при эксплуатации +60 °C
в случае короткого замыкания +200 °C
Номинальное напряжение Uo/U 0,6/1 кВ
Предельно допустимые рабочие напряжения:
в электрических сетях трёхфазного и однофазного переменного тока Uo/U 0,7/1,2 кВ
в электрических сетях постоянного тока Uo/U 0,9/1,8 кВ
Испытательное напряжение 2500 В
Сопротивление изоляции мин. 10 МОм x км
Стойкость к радиации до 20x106 сДж/кг (до 20 Мрад)
Минимальный радиус изгиба 7,5 х Ø кабеля
Строение
Медные лужёные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
Изолирующая оболочка из резиновой смеси GI1 в соответствии с DIN VDE 0207 часть 20
Маркировка жил в соответствии с DIN VDE 0293,
- до 5 жил: цветовая
- от 6 жил: черные жилы с цифровой маркировкой белого цвета
Жилы скручены (без центральной жилы) с длиной шага не более 8хØ на каждом повиве скрутки
Текстильная лента
Защита от скручивания: текстильная оплетка из ткани или синтетических нитей внутри внешней оболочки
Неопреновая внешняя оболочка, тип компаунда 5GM2 в соответствии с DIN VDE 0207 часть 21
Цвет оболочки - чёрный
Свойства
Сконструирован для намотки и размотки с барабанов в горизонтальном положении
Допустимая скорость перемещения не выше 120 м/мин
Оболочка из полихлоропренового каучука (неопрена), хладостойкая
За счёт неопреновой внешней оболочки кабель устойчив к озону, УФ-лучам, маслам, кислотам, жирам, бензину, растворителям и химикатам
При прокладке и эксплуатации недопустимо превышение растягивающего усилия кабеля в 15 Н/мм²
Ускорение не более 0,4 м/сек²
Во время эксплуатации на барабане должно оставаться 1-2 витка
В условиях высоких механических нагрузок, особенно при значительных динамических растягивающих силах вследствие большого ускорения, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае
Испытания
Воспламеняемость
Испытание в соответствии с 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
Маслостойкость
Испытание в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
Применение
Барабанные кабели используются в условиях высоких механических нагрузок: растягивающих и скручивающих, особенно при частой намотке и раскрутке, в строительных машинах, конвейерном, крановом и другом подъемном оборудовании. Применяются в качестве прочных и всепогодных токоподводящих кабелей в жёстких условиях эксплуатации, например, на горных разработках или в подвижных транспортных установках и тяговых двигателях. Кабели предназначены для прокладки в сухих и влажных помещениях, а также на открытом воздухе. При применении в сложных условиях, выходящих за рамки стандартных решений, рекомендуем ознакомиться со специально разработанной анкетой для барабанных кабелей. При прокладке следует соблюдать инструкции из руководства по монтажу.
CE: Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт № | Число жил х сечение мм2 | Внешний диаметр, мм | Вес меди, кг/км | Вес кабеля, кг/км | |
26001 | 3G1,5 | 13,6 | 47 | 236 | Подробнее |
26002 | 5G1,5 | 14,5 | 72 | 316 | Подробнее |
26003 | 7G1,5 | 18,8 | 101 | 440 | Подробнее |
26004 | 12G1,5 | 21 | 173 | 606 | Подробнее |
26005 | 16G1,5 | 24,5 | 231 | 696 | Подробнее |
26006 | 18G1,5 | 25,5 | 259 | 750 | Подробнее |
26007 | 24G1,5 | 27,5 | 346 | 1150 | Подробнее |
26008 | 30G1,5 | 29,5 | 432 | 1325 | Подробнее |
26009 | 3G2,5 | 15,3 | 72 | 305 | Подробнее |
26010 | 4G2,5 | 16,5 | 96 | 350 | Подробнее |
26011 | 5G2,5 | 17,5 | 120 | 465 | Подробнее |
26012 | 7G2,5 | 20 | 168 | 576 | Подробнее |
26013 | 12G2,5 | 23,5 | 288 | 850 | Подробнее |
26014 | 18G2,5 | 28 | 432 | 1181 | Подробнее |
26015 | 24G2,5 | 32,5 | 576 | 1550 | Подробнее |
26016 | 30G2,5 | 34 | 720 | 1810 | Подробнее |
26017 | 40G2,5 | 42,5 | 960 | 3110 | Подробнее |
26018 | 50G2,5 | 46,5 | 1200 | 3200 | Подробнее |
26019 | 4G4 | 18,5 | 154 | 510 | Подробнее |
26020 | 4G6 | 21 | 230 | 650 | Подробнее |
26021 | 4G10 | 26 | 384 | 1010 | Подробнее |
26022 | 5G10 | 28 | 480 | 1200 | Подробнее |
26023 | 4G16 | 29 | 614 | 1300 | Подробнее |
26024 | 4G25 | 35 | 960 | 2000 | Подробнее |
26025 | 4G35 | 37,5 | 1344 | 2610 | Подробнее |
26026 | 4G50 | 44,5 | 1920 | 3500 | Подробнее |
26027 | 4G70 | 49 | 2688 | 4600 | Подробнее |
26028 | 4G95 | 56 | 3648 | 6100 | Подробнее |
26029 | 4G1,5 | 14 | 58 | 274 | Подробнее |
26030 | 5G4 | 21,5 | 192 | 635 | Подробнее |
26031 | 5G6 | 23,5 | 288 | 800 | Подробнее |
26032 | 5G16 | 31,5 | 768 | 1700 | Подробнее |
