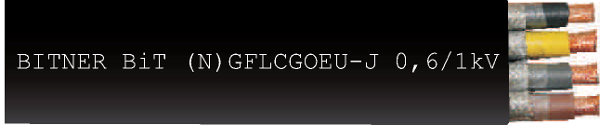

Гибкий плоский кабель для гирлянд, экранированный, 0,6/1 кВ
Технические данные:
Экранированный, гибкий, плоский кабель с резиновой изоляцией и внешней оболочкой.
Рабочая температура:
стационарная укладка: - 40°С до + 80°С
гибкие соединения: - 30°С до + 80°С
Максимальная рабочая температура жилы: 90°С
Максимальная рабочая температура жилы: 250°С
Номинальное напряжение: Uo/U =600/1000V
Тестовое напряжение: 4000В, 50Гц
Минимальный радиус изгиба: в соответствии с DIN VDE 0298-3(*)
Строение:
Жилы: голые, многопроволочные в соответствии с EN 60228:
<= 25 мм2: очень гибкие, класс гибкости - 6
>= 35 мм2: гибкие, класс гибкости - 5
Изоляция: резина EPR, тип 3GI3 в соответствии с DIN VDE 0207 часть 20
Обозначение жил:
4-х жильный: корчиневый, зелено/желтый, серый, черный
5-и жильный: голубой, корчиневый, зелено/желтый, серый, черный более 5-ти жил: черные, нумерованные жилы и зелено-желтая жила
Экран: оплетка из медной луженой проволоки, покрытие 85%
Внешняя оболочка: резина 5GM3, устойчивая к воздействию масел (EN 60811-2-1), озону и УФ излучению, нераспрастраняющая горение.
Применение:
Гибкий, плоский кабель для использования в гирляндных системах, крановых и лифтовых устройствах. Подходит для работы в условиях значительных механических нагрузок и частого скручивания и раскручивания кабеля. Индивидуальный экран на жилах обеспечивает защиту от внешних электромагнитных помех. Кабель подходит как для применения внутри зданий и сооружений, так и для наружного применения.
Радиус изгиба | Высота кабеля (мм) | |
до 12 | более 12 | |
стационарная укладка | 3xD | 4xD |
подвижные соединения в том числе гирлянды | 4xD | 5xD |
№ по кат. | N х мм2 | Номинальный внешний диаметр [мм] | Вес кабеля [кг/км] | Масса меди [кг/км] | |
IP4090 | 4x1,5 | 16,2 | 7,1 | 169 | 57,6 |
IP4091 | 5x1,5 | 20,4 | 7,1 | 224 | 72 |
IP4092 | 7x1,5 | 26,8 | 7,1 | 317 | 100,8 |
IP4093 | 8x1,5 | 31,0 | 7,1 | 372 | 115,2 |
IP4094 | 10x1,5 | 39,0 | 7,7 | 504 | 144 |
IP4095 | 12x1,5 | 46,4 | 7,7 | 611 | 172,8 |
IP4096 | 4x2,5 | 19,8 | 8,5 | 257 | 96 |
IP4097 | 5x2,5 | 24,8 | 8,5 | 339 | 120 |
IP4098 | 6x2,5 | 28,7 | 8,5 | 411 | 144 |
IP4099 | 7x2,5 | 32,7 | 8,5 | 483 | 168 |
IP4100 | 8x2,5 | 37,6 | 8,5 | 564 | 192 |
IP4101 | 12x2,5 | 56,0 | 9,1 | 914 | 288 |
IP4102 | 4x4 | 23,4 | 9,8 | 373 | 153,6 |
IP4103 | 5x4 | 29,1 | 9,8 | 489 | 192 |
IP4104 | 7x4 | 38,5 | 9,8 | 699 | 268,8 |
IP4105 | 4x6 | 26,4 | 10,3 | 476 | 230,4 |
IP4106 | 5x6 | 31,6 | 10,3 | 609 | 288 |
IP4107 | 7x6 | 42,0 | 10,3 | 875 | 403,2 |
IP4108 | 4x10 | 31,4 | 11,8 | 691 | 384 |
IP4109 | 5x10 | 39,1 | 11,8 | 912 | 480 |
IP4110 | 4x16 | 35,6 | 13,3 | 949 | 614,4 |
IP4111 | 4x25 | 42,6 | 14,8 | 1389 | 960 |
IP4112 | 4x35 | 47,6 | 16,5 | 1800 | 1344 |
IP4113 | 4x50 | 55,6 | 18,5 | 2433 | 1920 |
